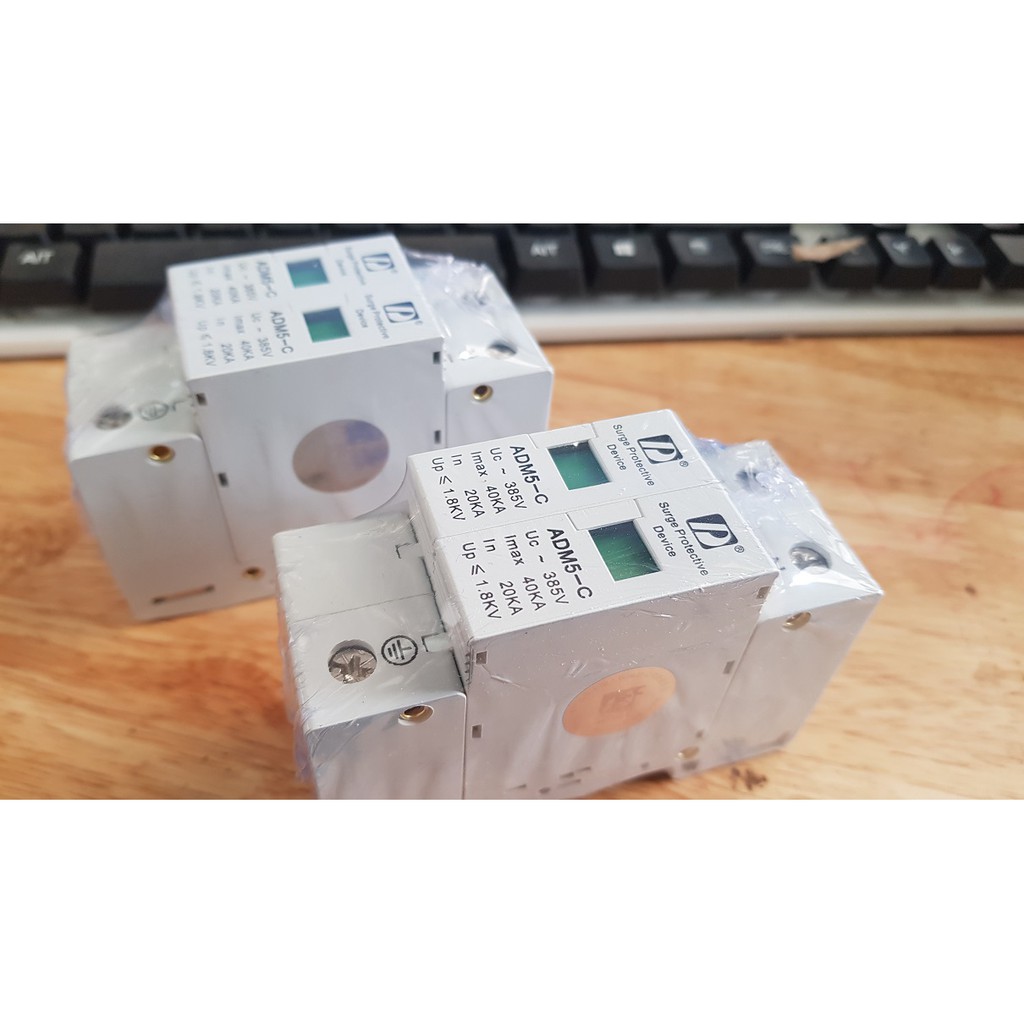

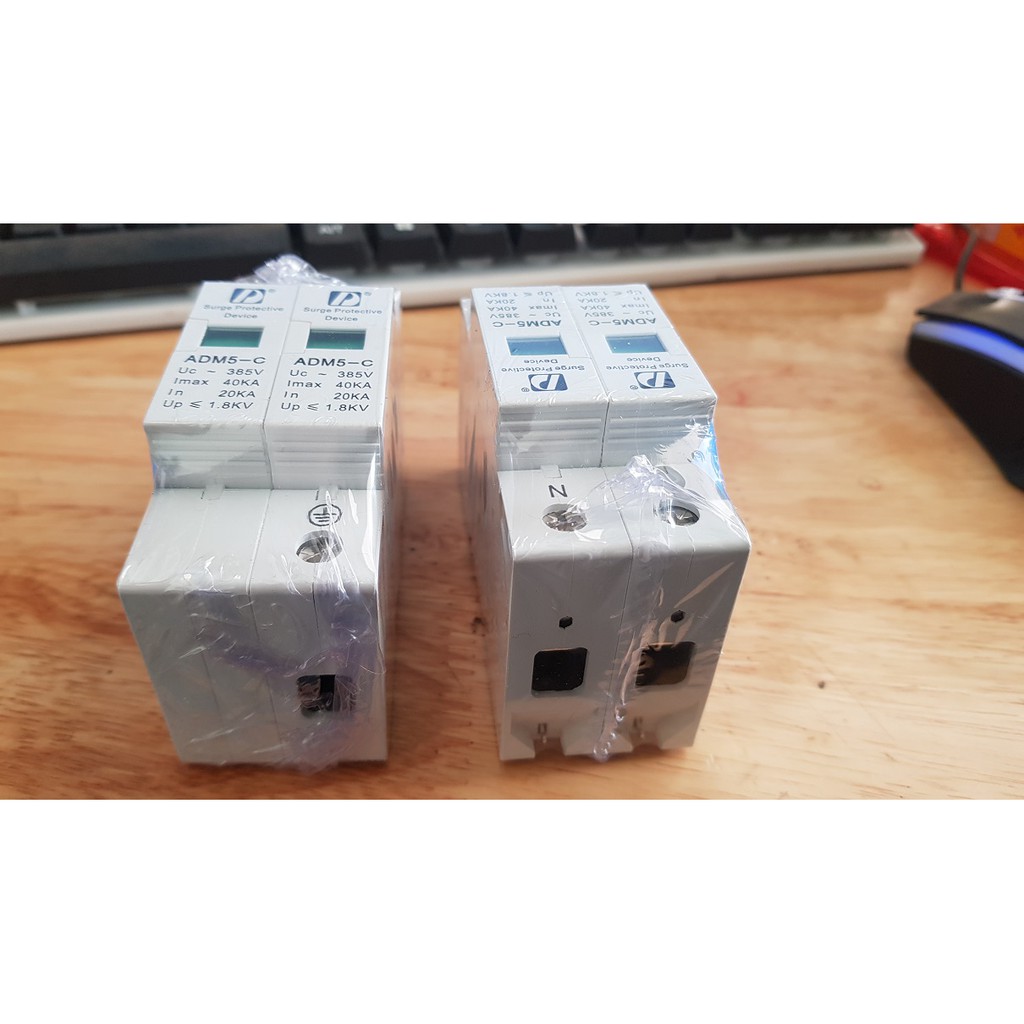

Giới thiệu Thiết bị chống sét Cắt lọc sét 1 pha ADM5-2P 40KA

Thiết bị chống sét Cắt lọc sét 1 pha ADM5-2P 40KA
Tình  trạng  mới 100%

Cách lắp đặt: mắc song song với aptomat tổng





Việt Nam thuộc vùng khí hậu nhiệt đới nên dòng điện sét thường rất lớn. Vì vậy, nếu một công trình nào bị sét đánh thì phần kiến trúc của công trình đó có thể bị phá hủy do ảnh hưởng của áp suất và nhiệt độ phát tán cao, các thiết bị điện trong công trình có thể bị hỏng do trường điện từ của dòng sét cảm ứng và con người có thể bị tổn thương nếu ở gần điểm phóng  sét. Để hạn chế thiệt hại do sét gây ra, cần phải phối hợp sử dụng hệ thống cắt sét và cắt lọc sét.

Thiết bị cắt lọc sét của chúng tôi được sử dụng nhằm mục đích cắt giảm biên độ xung sét, đồng thời giảm tốc độ biến thiên dòng và áp của sét.
Cấu tạo 3 cấp CẮT – LỌC –CẮT
- Cắt sét sơ cấp: triệt tiêu năng lượng xung sét, tia sét qua cấp này sẽ giảm điện ấp còn trên dưới 1kv.
- Lọc thông thấp: Có tác dụng tiếp tục làm suy giảm các điện áp đột biến đã được cắt ở cáp sơ cấp. Cấp lọc này được thiết kế làm suy giảm nhiễu của dây - dây và dây - đất.
- Cắt sét thứ cấp: Cắt các điện áp cao còn dư lại sau khi đã qua hai cấp bảo vệ trên, đảm bảo độ an toàn tối đa cho các thiết bị cần được bảo vệ.
Triệt tiêu điện áp xuống dưới 200v.

- Được lắp đặt nối tiếp với hệ thống thiết bị cần bảo vệ, đáp ứng các tiêu chuẩn ngành chống sét nói riêng và ngành điện nói chung.
- Có khả năng cắt dòng xung sét cao
- Có khả năng cắt đa xung.
- Có khả năng phân biệt xung sét và quá áp của điện lưới
- Có kích thước nhỏ gọn và vỏ bằng kim loại bọc kín an toàn cho người sử dụng và các thiết bị xung quanh.

Cắt lọc sét 1 pha SCHNEIDER chống sét lan truyền

Model thiết bị chống sét

:ADM5-2P

Số cực 04

: 1P+N

Điện áp làm việc liên tục lớn nhất

: 385V

Mức điện áp bảo vệ: Up

: 1.8kV

Công nghệ chế tạo thiết bị chống sét Schneider

: MOV+GDT

Dòng cắt sét bình thường dạng xung 8/20µs: In

: 40kA giữa L-N



: 20kA giữa N-PE

Dòng cắt sét lớn nhất dạng xung 8/20µs: Imax

: 80kA giữa L-N



: 40kA giữa N-PE

Điện áp cắt Uc

: 275V giữa L-N



: 275V giữa N-PE

Thời gian đáp ứng

: ≤ 25ns

Kích thước HxWxD

: 90x72x66.2mm

Màu sắc

: Màu xám

Chỉ số độ kín, chụi nước

: IP20

Tiêu chuẩn đáp ứng

: IEC61643-11

Độ ẩm

: 0÷90%

Nhiệt độ

: -5C÷70C

Lắp đặt chống sét Schneider EZ9L33745

: DIN35
