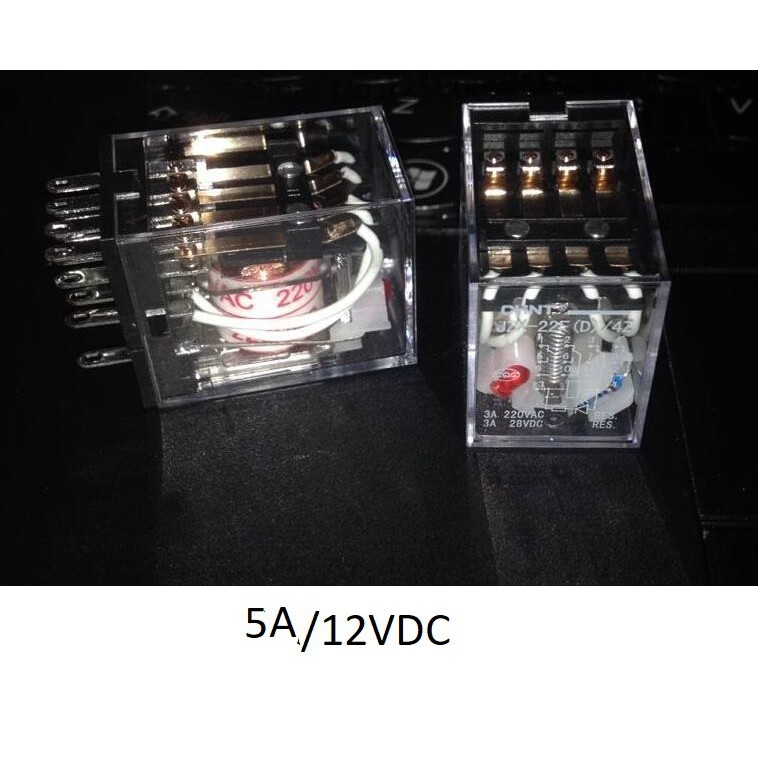

Giới thiệu Rơ le relay trung gian 5A JZX22F-2Z (8 chân dẹt nhỏ) và 3A JZX22F-4Z (14 chân) Chint

Rơ le trung gian là một kiểu nam châm điện có tích hợp thêm hệ thống tiếp điểm. Rơle trung gian còn gọi là rơ le kiếng là một công tắc chuyển đổi hoạt động bằng điện. Gọi là một công tắc vì rơ le có hai trạng thái ON và OFF. Rơ le ở trạng thái ON hay OFF phụ thuộc vào có dòng điện chạy qua rơ le hay không.Cấu tạo và nguyên lý làm việc của rơ le trung gian
Sau đây, chúng ta sẽ cùng tìm hiểu về cấu và nguyên lý của những chiếc rơ le trung gian để sử dụng một cách hợp lý.

- Cấu tạo của rơ le trung gian
Thiết bị nam châm điện này có thiết kế gồm lõi thép động, lõi thép tĩnh và cuộn dây. Cuộn dây bên trong có thể là cuộn cường độ, cuộn điện áp, hoặc cả cuộn điện áp và cuộn cường độ. Lõi thép động được găng bởi lò xo cùng định vị bằng một vít điều chỉnh. Cơ chế tiếp điểm bao gồm tiếp điểm nghịch và tiếp điểm nghịch.

- Nguyên lý hoạt động
+Khi có dòng điện chạy qua rơ le, dòng điện này sẽ chạy qua cuộn dây bên trong và tạo ra một từ trường hút. Từ trường hút này tác động lên một đòn bẩy bên trong làm đóng hoặc mở các tiếp điểm điện và như thế sẽ làm thay đổi trạng thái của rơ le. Số tiếp điểm điện bị thay đổi có thể là 1 hoặc nhiều, tùy vào thiết kế.
+Rơ le có 2 mạch độc lập nhau họạt động. Một mạch là để điều khiển cuộn dây của rơ le: Cho dòng chạy qua cuộn dây hay không, hay có nghĩa là điều khiển rơ le ở trạng thái ON hay OFF. Một mạch điều khiển dòng điện ta cần kiểm soát có qua được rơ le hay không dựa vào trạng thái ON hay OFF của rơ le.

Công dụng của rơle trung gian
Công dụng của Rơle trung gian là làm nhiệm vụ "trung gian" chuyển tiếp mạch điện cho một thiết bị khác, ví như bộ bảo vệ tủ lạnh chẳng hạn-khi điện yếu thì rơle sẽ ngắt điện ko cho tủ làm việc còn khi điện hoẻ thì nóp lại cấp điện bình thường.Trong bộ nạp ắc quy xe máy, ô tô thì khi máy phát điện đủ khoẻ thì rơ le trung gian sẽ đóng mạch nạp cho ác quy...
LIên hệ 0977331223 để được tư vấn.
Giá GBD
