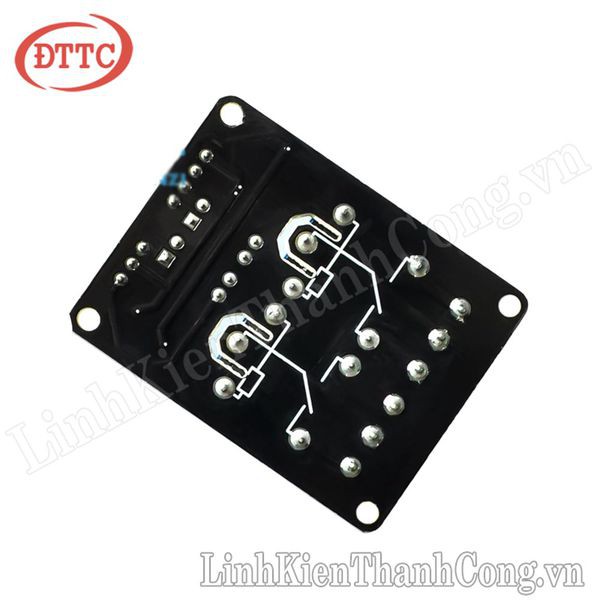

Giới thiệu Module Relay 2 Kênh 5V

TÍNH NĂNG SẢN PHẨM
- Module Relay 2 kênh 5V dùng dòng điện nhỏ của vi điều khiển, arduino, PLC, esp8266,... để điều khiển các thiết bị điện, đồ dùng điện hoạt động ở mức điên áp cao như điện sinh hoạt, hay trong các ứng dụng thiết bị thông minh.
- Sản phẩm có kích thước nhỏ gọn gàng và dễ dàng sử dụng, với chi phí thấp.
- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp nhất.

THÔNG SỐ KĨ THUẬT
- Opto 817C cách li, chống nhiễu tốt
- Led báo đóng ngắt trên Relay
- Điện áp nuôi 5VDC
- Đầu ra điện thê đóng ngắt tối đa: 30VDC / 10A, 250VAC / 10A
+ IN1, IN2: tín hiệu đầu vào, hoạt động mức thấp
+ NO1,NO2: Công tắc thường mở
- Màu sắc: Xanh, chất liệu mạch FR4
- Có 4 lỗ để bắt vít cố định có đường kính 3.1mm

HƯỚNG DẪN ĐẤU NỐI
Bước 1:
- Kết nối điện áp đầu vào 5VDC nuôi Module tại 2 vị trí VCC và GND
+ Cực dương đầu vào kết nối với vị trí VCC
+ Cực âm đầu vào kết nối với vị trí GND
- Kết nối tín hiệu đầu vào qua các chân tín hiệu IN1, IN2, IN3, IN4 (Có thể cấp nguồn nuôi Module tại vị trí VCC và GND tại 2 vị trí cạnh IN1 và IN4)
Bước 2:

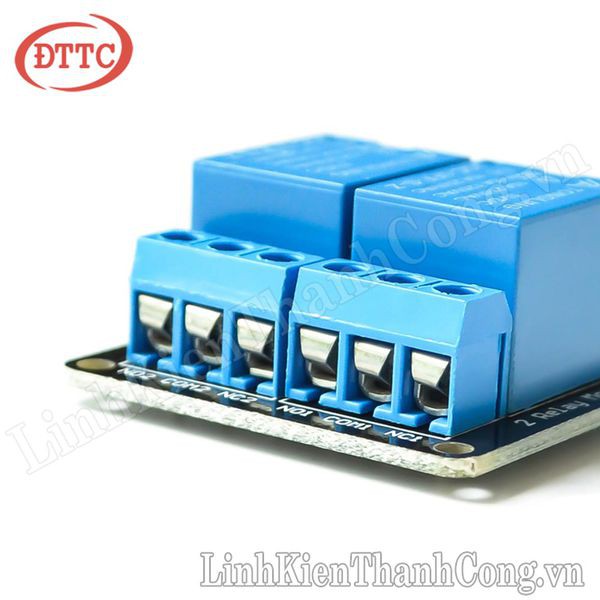

- Kết nối đầu ra điều khiển tại các vị trí NC1 - COM1, NO1 - COM1, NC2 - COM2, NO2 - COM2

--------------------------------------------------------------------------------------------------------------------------------------
LINH KIỆN THÀNH CÔNG
- Hotline bán hàng (Zalo): 037.232.5840
- Hotline kỹ thuật (Zalo): 0946.692.463 hoặc 032.944.9896
- Địa chỉ: 553 Giải Phóng, P.Giáp Bát, Q.Hoàng Mai, TP.Hà Nội
--------------------------------------------------------------------------------------------------------------------------------------
"Linh Kiện Thành Công" luôn cam kết:
- Sản phẩm đúng với hình ảnh đã đăng.
- Tất cả các sản phẩm được kiểm tra trước khi giao
- Tư vấn & hỗ trợ kỹ thuật miễn phí khi khách hàng mua sản phẩm.
- Hoàn tiền 100% nếu sản phẩm không giống hình ảnh hoặc lỗi do nhà sản xuất.
- Giá tốt nhất thị trường, Dịch vụ sau bán hàng luôn làm hài lòng khách hàng khó tính nhất.
--------------------------------------------------------------------------------------------------------------------------------------
Quý khách hàng cần lưu ý:
- Cần có những kiến thức cơ bản về Điện tử trước khi đặt mua hàng (Phân biệt được linh kiện cơ bản, chiều cắm của linh kiện (nếu có)…)
- Đối với các loại linh kiện, bo mạch hoặc module: Vui lòng kiểm tra kỹ mạch điện trước khi cấp nguồn, để tránh những hư hỏng đáng tiếc.
- Cấp nguồn đúng Thông số Điện áp ghi trên Bo mạch
- Linh Kiện Thành Công sẽ không bảo hành những trường hợp:
+ Không bảo hành cháy, nổ Vi xử lý, Sim, linh kiện trên bo mạch...
+ Sử dụng không đúng điện áp...
+ Các tác nhân hàn, cậy, làm biến dạng mạch...
