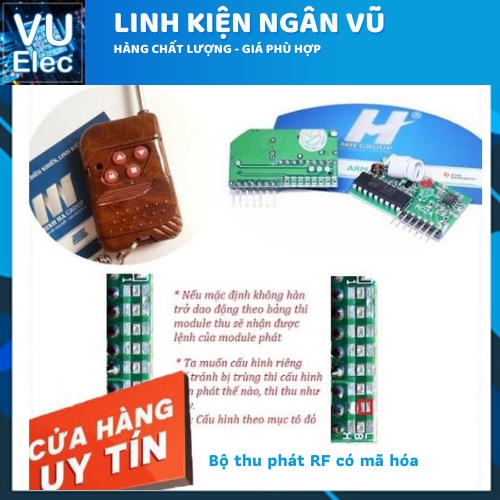

Giới thiệu Module Phát PT2262 Có Kèm Tay Phát tần số 315Mhz

Bộ điều khiển từ xa RF 315Mhz 4 kênh PT2272 – L4

– PT2272-M4: (Momentary) Nhấn nút không nhớ trạng thái, trong thời điểm nhấn chỉ giữ 1 trạng thái của 4bit , khi nhả trạng thái về 0 cả 4 bit ( 4 nút nhấn)
– PT2272-L4: (Latch) Nhấn nút nhớ trạng thái, chỉ nhớ 1 trạng thái của 4 bit nghĩa là khi nhả trạng thái vừa nhấn vẫn được nhớ, nhấn lần nữa sẽ xóa và lưu trạng thái của 4 bit mới.
– PT2272-T4: Nhấn nút nhớ trạng thái, 4 bit hoạt động độc lập, trong thời điểm nhấn sẽ nhớ trạng thái của từng bit, khi nhả vẫn giữ trạng thái, nhấn tiếp sẽ chỉ thay đổi trạng thái của bit bị tác động.


THÔNG SỐ BỘ ĐIỀU KHIỂN TỪ XA RF
Module Phát RF 315Mhz

Pin sử dụng: 12V/23A
Chip Mã Hóa: PT2272
Kênh truyền tín hiệu: 4 kênh
Công suất truyền: 32mW
Trở dao động 4.7M
Dòng tiêu thụ: 3 – 15mA
Điện áp sử dụng: 5V
Cự li phát: 30 -50m (lý tưởng)
Kích thước: 52x27x10mm
Thứ tự chân:
Phát – Thu
A – D0
B – D1
C – D2
D – D3
Module Thu RF 315Mhz

Điện áp sử dụng: 5V
I <4.5mA khi ở trạng thái nghỉ
Giải mã PT2272- L4
Trở dao động: 820K
Tần số thu: 315 Mhz
Độ nhạy : -105dB
Anten dài: 23cm
Chân nguồn: Vcc(+5V) ; GND
Chân VT ( Valid Transmission) : Chân báo tín hiệu khi nhận dữ liệu ( Ở trạng thái chờ đầu ra 0, khi có tín hiệu lên 1 và trở về 0 khi không còn tín hiệu)
Tín hiệu ra: D0, D1, D2, D3 Khi chưa có tín hiệu các chân đầu ra ở mức 0, Khi có tín hiệu các chân lên 1.
LƯU Ý:
– Nguồn sử dụng tốt nhất cho RF: Nguồn biến áp, nguồn Acqui, Nguồn Pin, … không nên sử dụng nguồn xung ( Nguồn tổ ong) gây nhiễu cho thiết bị
– Module RF là loại thiết bị rất dễ bị nhiễu tín hiệu nên cần kết nối dây tín hiệu và nguồn thật chắc chắn, tốt nhất nên hàn chân để kết nối với VĐK

HƯỚNG DẪN SỬ DỤNG

Bộ điều khiển từ xa RF 315Mhz L4 có cách sử dụng đơn giản, chỉ cần cấp nguồn, set địa chỉ mã 8 bit bên phát PT2262 trùng với mạch thu PT2272 và cấp tín hiệu là có thể sử dụng truyền dữ liệu hoặc kích tín hiệu từ xa.
Đây là bộ điều khiển từ xa RF 315Mhz 4 kênh L4 có IC mã hóa cứng, nó cung cấp cho chúng ta 8 bit để mã hóa bằng cách hàn các chân IC lên 1 hoặc về 0. Muốn mở rộng mã hóa để tăng tính bảo mật bạn phải cần VĐK ở bên thu để xử lý tín hiệu.
Bạn có thể thả tự do mã 8 bit cả 2 mạch( ko cần hàn) nhưng để tránh ảnh hưởng nhiễm từ từ các nguồn phát khác bạn nên mã hóa cho nó.
