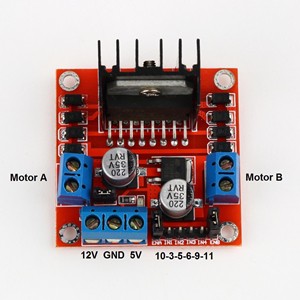

Giới thiệu Module L298N - red

Mạch điều khiển động cơ DC sử dụng chip L298N tích hợp 2 mạch cầu H giúp điều khiển đảo chiều động cơ DC hoặc động cơ bước một cách dễ dàng và thuận tiện. Mạch được thiết kế với kích thước 43 x 43 x 27mm, chịu được dòng tải tối đa 2A, công suất 25W, tản nhiệt tốt và độ chống nhiễu cao giúp cho mạch hoạt động ổn định hơn.

Thông số kỹ thuật:

• Chip điều khiển: L298N tích hợp 2 mạch cầu H


• Điện áp logic: 5V - 7V


• Điện áp lái motor: 5V - 35V


• Dòng tải tối đa: 2A


• Công suất tải tối đa: 25W


• Dòng tiêu thụ không tải: 0 - 36mA


• Nhiệt độ bảo quản: 20 đến 135 độ C


• Kích thước: 43 x 43 x 27mm


• Trọng lượng 30g

Lưu ý: Vì mạch có sử dụng 78M05 nên nếu điện áp vào lớn hơn 12V bạn cần cấp nguồn 5V ngoài để tránh gây thiệt hại cho các chip điều khiển và đồng thời tháo bỏ jumper 5V Enable.
