Giới thiệu Module 2 relay điều khiển qua RS485 (MODBUS RTU)-TH348

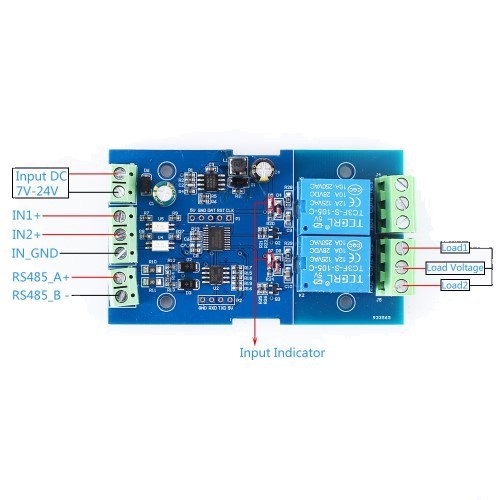

Module 2 relay điều khiển qua RS485 (MODBUS RTU). Sử dụng giao tiếp modbus để điều khiển đóng ngắt relay. Hoặc có thể kết nối trực tiếp đến các đầu vào IN trên module. Được sử dụng trong điều khiển thiết bị công nghiệp. Như lò nung, sợi đốt, quạt, contactor, motor và nhiều thiết bị khác từ PLC, máy tính hoặc từ một thiết bị khác có kết nối giao tiếp modbus để điều khiển.

Module 2 relay điều khiển qua RS485 (MODBUS RTU) cho phép thiết lập địa chỉ để cấu hình giám sát từng thiết bị. Khi sử dụng nhiều module với nhau thông qua một thiết bị giám sát điều khiển. Tích hợp các đèn LED hiển thị trên board mạch để dể dàng kiểm tra trạng thái relay. Chuyển mạch thông qua opto cách ly, an toàn với thiết bị điều khiển.

1. Thông số kĩ thuật
Điện áp hoạt động: 7 – 24VDC
Ngõ vào IN: 3.3 – 24VDC
Giao diện truyền thông RS485/MODBUS RTU
Giao diện truyền thông TTL UART
Baud rate:4800/9600/19600bps(mặc đinh 9600bps)
Đầu vào IN cách ly quang
Đầu ra relay
Mode hoạt động: ON/OFF, Delay_ON, Delay_OFF
Delay time: 0 – 6553.5s
Đèn LED chỉ thị
LED báo nguồn
MCU STM32F030F4
Cho phép cấu hình địa chỉ 1 – 255

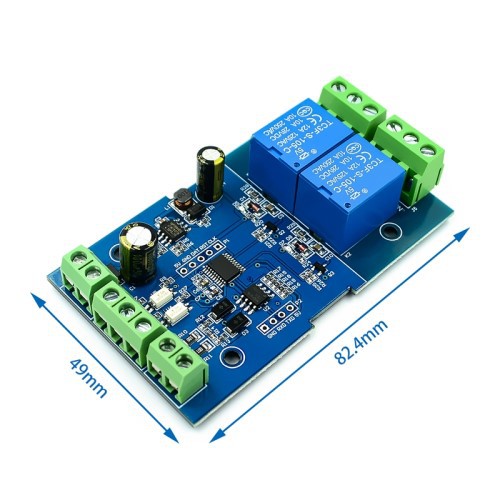

Kích thước: 85 x 49 x 19mm
