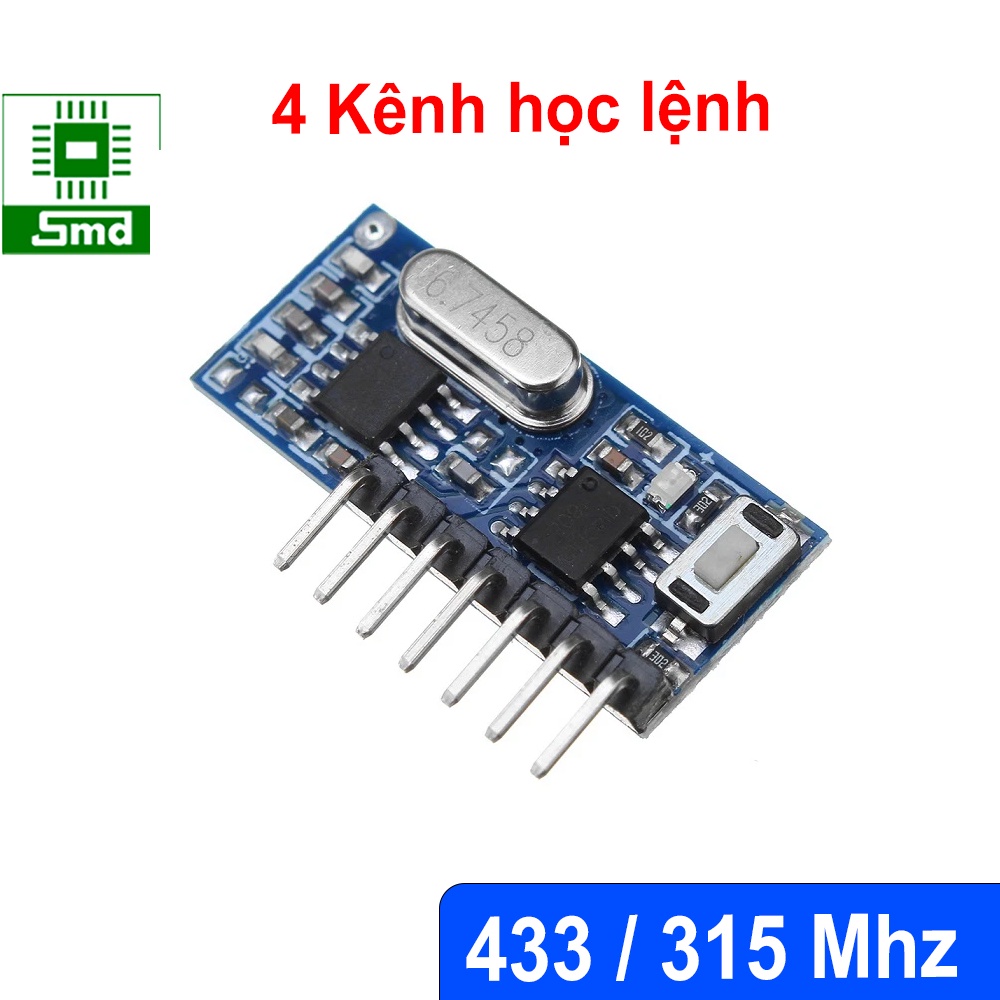

Giới thiệu Mạch thu sóng RF học lệnh 315Mhz / 433mhz 4 kênh RX480 5V thay thế PT2272 6 chế độ học

- Tần số hoạt động RF: 315Mhz / 433Mhz tùy chọn
- Chế độ hoạt động của RF: học lệnh
- Nhận độ nhạy: -107dbm
- Điện áp nuôi : 5VDC
- Số điều khiển từ xa có thể được lưu trữ: 32
- Hỗ trợ loại điều khiển từ xa: mã học tập, mã cố định
- Nhiều chế độ làm việc: M4 (không giữ), T4 (giữ lệnh), L4, ...

Xóa Lệnh và Học Lệnh: ( Trước khi chuyển chế độ, hãy xóa mã trước )

- Xóa chức năng - Sau khi nhấn nút học lệnh 8 lần, đèn LED sẽ chớp tắt, và tất cả dữ liệu mã điều khiển từ xa trong bộ nhớ sẽ bị xóa. Sau khi đèn LED nhấp nháy 7 lần rồi tắt, chức năng xóa sẽ hoàn thành.
- Chức năng học lệnh - nhấn nút học , đèn chỉ báo LED sáng lên để cho biết bộ vi xử lý vào trạng thái học lệnh, nhấn nút điều khiển từ xa (remote) phù hợp, đèn LED nhấp nháy 3 lần, mã học thành công.
+ M4 : Nhấn 1 lần
+ T4 : Nhấn 2 lần
+ L4 : Nhấn 3 lần
+ 1, 2 nhấn nhả, 3, 4 khóa liên động : Nhấn 5 lần
+ 1, 2 tự khóa, 3, 4 khóa liên động : Nhấn 6 lần
+ 1, 2 khóa liên động, 3, 4 khóa liên động : Nhấn 7 lần
+ Điều khiển từ xa không dây có thể lưu trữ tới 16 điều khiển từ xa khác nhau và có thể được đặt thành các chế độ hoạt động khác nhau. (Đây là mã cặp một khóa, chương trình sẽ tự động gán các bit dữ liệu) -
Kiểm tra mã - Sau khi mã thành công, khi nhấn nút điều khiển từ xa , đầu ra D0 tương ứng ở mức cao.

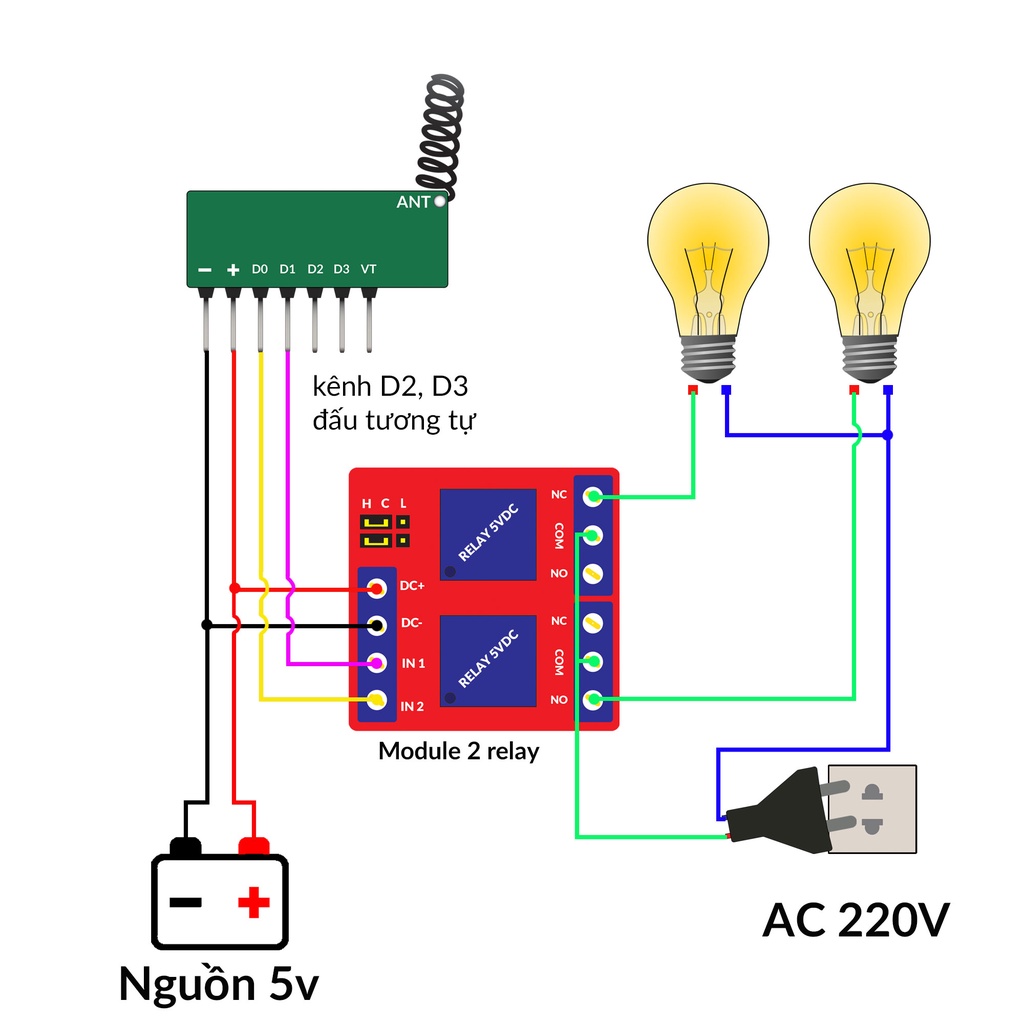

Đấu dây và thử nghiệm

Điều chỉnh chính xác hệ thống dây điện theo chức năng điều khiển theo yêu cầu của bạn. Sau khi kết nối dây xong, hãy kiểm tra xem hệ thống dây có đúng không. Không vận hành hệ thống dây điện và thử nghiệm với nguồn điện. Nếu có bất kỳ hoạt động bất thường, công ty sẽ không chịu trách nhiệm.
Sau khi xác nhận rằng hệ thống dây là chính xác, hãy bật nguồn.
Nhấn nút điều khiển từ xa của mã và công tắc điều khiển từ xa sẽ điều khiển đối tượng điều khiển tương ứng. Nếu điều khiển thường được điều khiển, điều đó có nghĩa là thử nghiệm nối dây thành công và có thể được sử dụng bình thường.
-----------------------------

Bật nguồn điện và có thể thực hiện mã và mã rõ ràng bất cứ lúc nào. Khi mạch hoạt động, chức năng xóa được thực hiện. Khi chức năng LED sáng, đèn chỉ báo LED sáng lên và vào trạng thái mã. Thời gian chờ học là khoảng 16 giây. Mã cần được hoàn thành trong vòng 16 giây. Sau 16 giây, đèn LED sẽ tắt và chương trình sẽ tự động thoát khỏi trạng thái mã.

Khi sử dụng lần đầu tiên, hãy nhớ xóa mã một lần và làm trống kiểm tra nhà máy để lưu mã điều khiển từ xa. Sau khi mã thành công, đèn LED mã điều khiển từ xa hợp lệ sẽ sáng.

Công tắc điều khiển có thể lưu 16 mã điều khiển từ xa. Nếu 17 mã điều khiển từ xa được học, chương trình sẽ tự động tràn mã điều khiển từ xa đầu tiên. Và như vậy. Khi mã điều khiển từ xa gây nhầm lẫn, cần xóa nó trước khi học, để tránh nhiễu từ các mã điều khiển từ xa khác.
