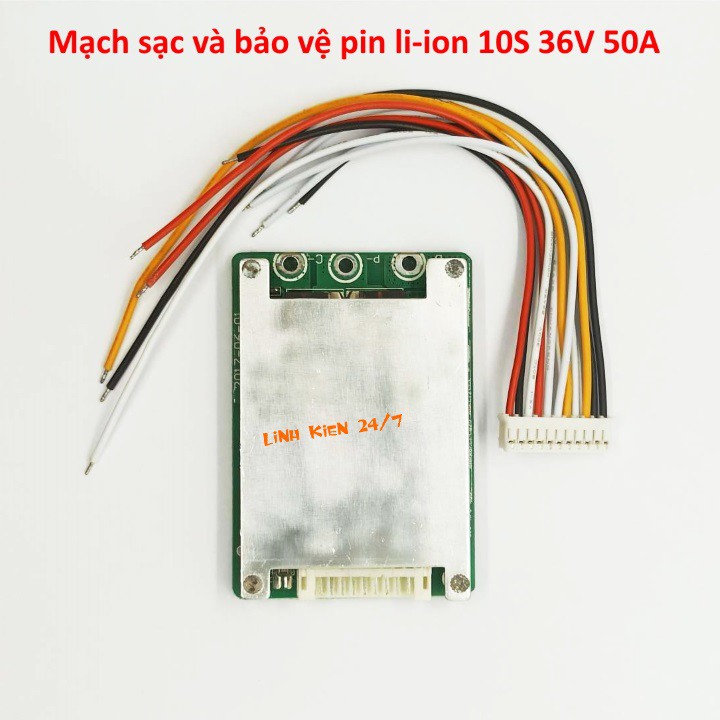

Giới thiệu Mạch sạc và bảo vệ pin Li-ion 10S 36V 50A

Tính năng sản phẩm:



- Mạch sạc và bảo vệ pin li-ion 10S 36V 50A dùng để sạc và bảo vệ cell Li-ion đa năng 5S 6S 7S 10S - 50A, dùng cho pin máy khoan bê tông, xe điện, xe điện cân bằng 2 bánh và các thiết bị dùng pin từ 18V - 36V.

- Sạc cân bằng và bảo vệ cell pin các loại pin 3.7V như pin Li-ion, pin lithium, pin polymer hay các dòng pin 18650 dùng trong pin máy khoan bê tông, máy cưa, xe điện và các thiết bị dùng pin, có mức điện thế từ 18V - 36V, sử dụng 5, 6, 7, 8 hoặc 10 cell Li-ion (hay 5, 6, 7 8, hoặc 10 cặp cell pin) mắc nối tiếp thậm chí nhiều hơn nữa.

- Đây là mạch sạc và bảo vệ pack pin Li-ion, đa năng, hoàn toàn không phải mạch pin máy khoan hay của riêng bất kỳ thiết bị nào. Mạch này có thể sử dụng cho nhiều thiết bị dùng pin sạc khác nhau.

- Đồng thời để phát hiện các cell pin trong pin tổng thể quá tải, điện áp quá thấp, quá dòng, ngắn mạch, tình trạng vượt quá nhiệt độ, bảo vệ và kéo dài tuổi thọ pin.

- Mạch pin hoạt động trong môi trường nhiệt độ từ -10 ℃ ~ 55 ℃ là nhiệt độ hoạt động ổn định và đạt hiệu quả an toàn nhất.

- Nếu đóng 2 hàng cell song song (2P) thì nên chọn cell có dòng xả từ 15C - 20C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).

- Nếu đóng 3 hàng cell song song (3P) thì nên chọn cell có dòng xả từ 10C - 15C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).

- Tuy nhiên nếu chỉ dùng cho máy bắt vít hoặc khoan có công suất nhỏ thì có thể chọn cell có dòng xả 5C - 10C thay thế.

- Các cell (cặp cell) phải đều volt với nhau trước khi lắp vào mạch.

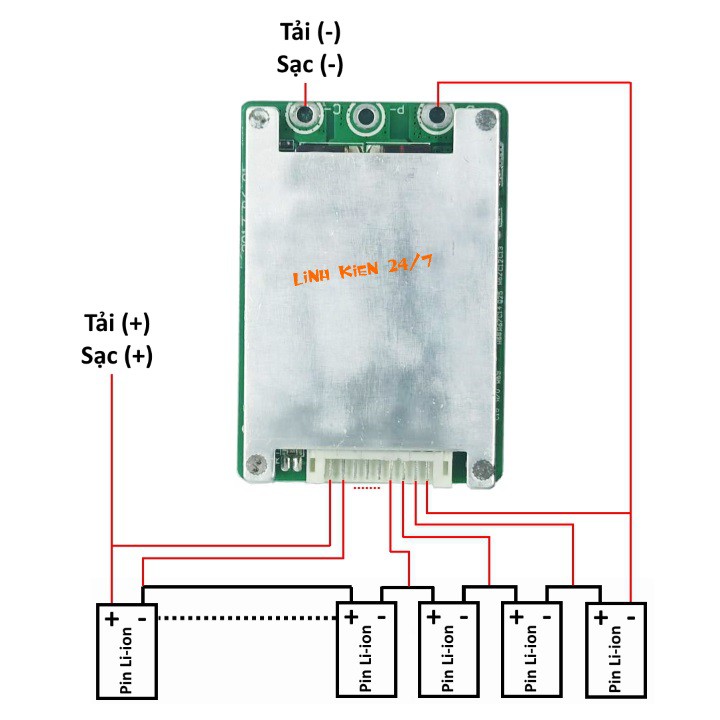

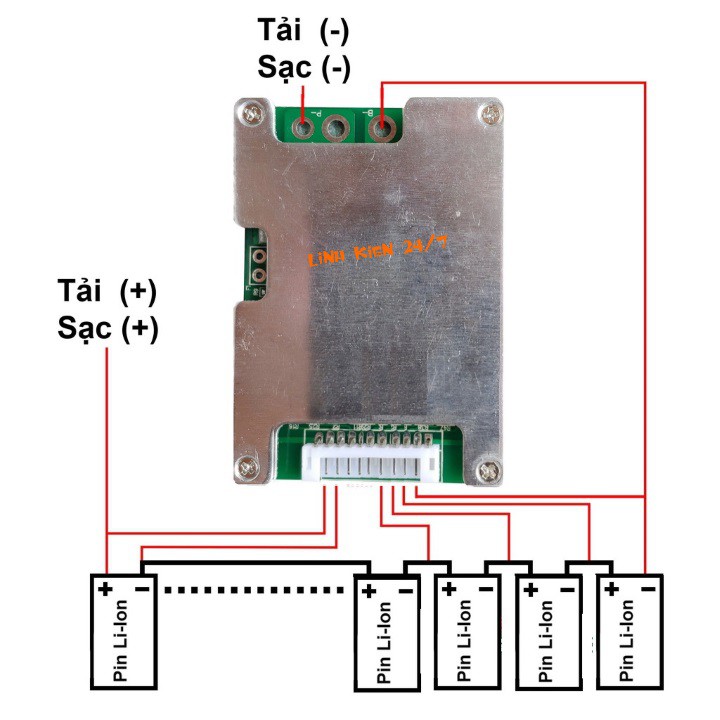

- Hàn theo thứ tự từ B- (dây đen, 0V), B1 ( dây đỏ, 3.6V), B2 (dây đỏ 7.2V), B3 (dây đỏ 10.8V), B4 (dây đỏ 14.4V), B5 (dây đỏ 18V/21V)..... và B+ (dây đỏ cuối cùng, và là P+).

- Hai đường Tải P- và B+ (và cũng là hai đường sạc). (P- trên mạch in, B+ là đầu dương cell cuối cùng).

Chú ý: B+ là đầu dương (+) của cell cuối cùng mà mình định lắp cell.

Không sử dụng mạch này đồng thời 2 chức năng tải và sạc cùng lúc. Nghĩa là sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin.



Thông số kĩ thuật:

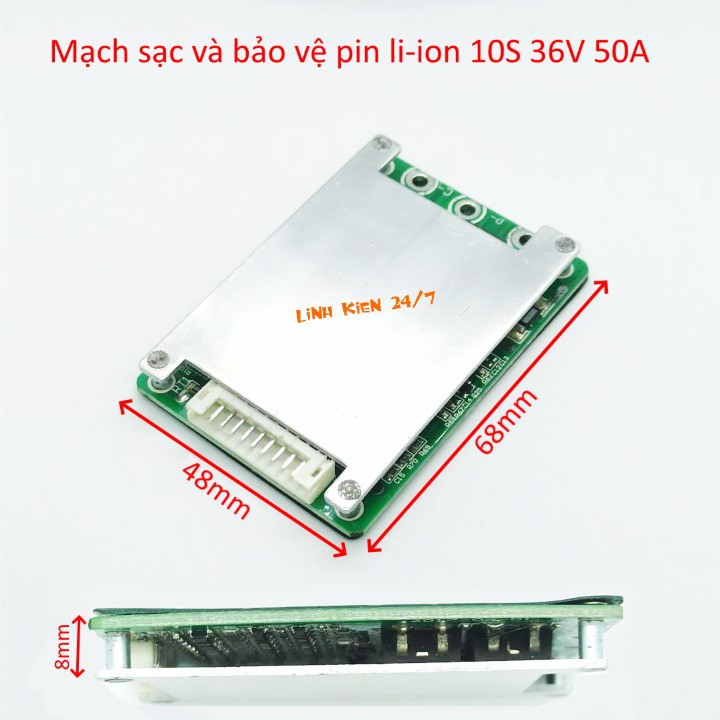

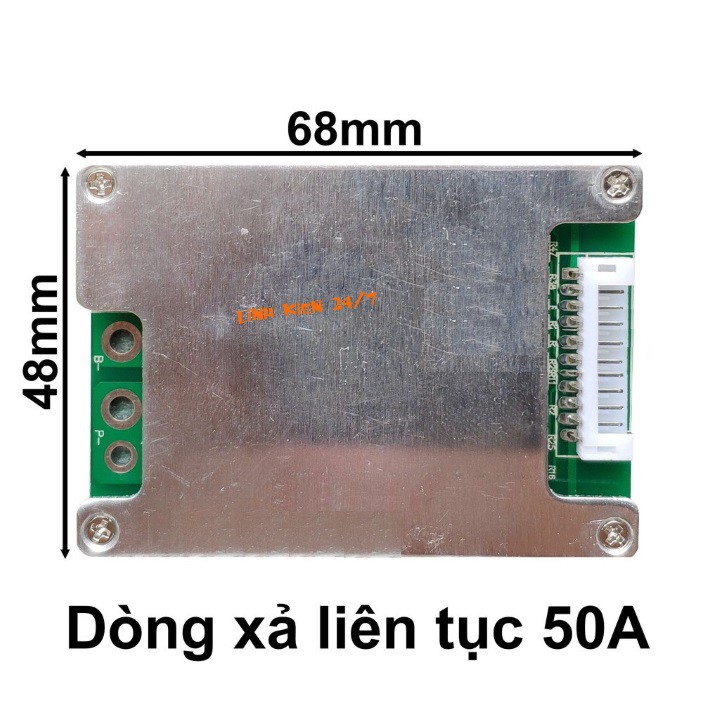

- Kích thước: 68x48x8mm

- Cân bằng hiện tại: 80mA (VCELL = 4.20V)

- Điện áp cân bằng: 4.15 ± 0.03 V

- Điện áp vượt quá: 4.35V

- Thời gian quá tải: 75mS

- Quá ngưỡng xả: 2.4V ± 0.08 V

- Độ trễ quá tải: 5mS

- Quá tải xả: Ngắt kết nối quá tải và điện áp cell pin cá nhân cao

- Ngưỡng quá dòng: 50 ± 5 A

- Dòng quá tải: tự ngắt kết nối dòng điện

- Dòng tải liên tục: 30 ± 5A

- Điện năng tiêu thụ tĩnh: <0.5mA
