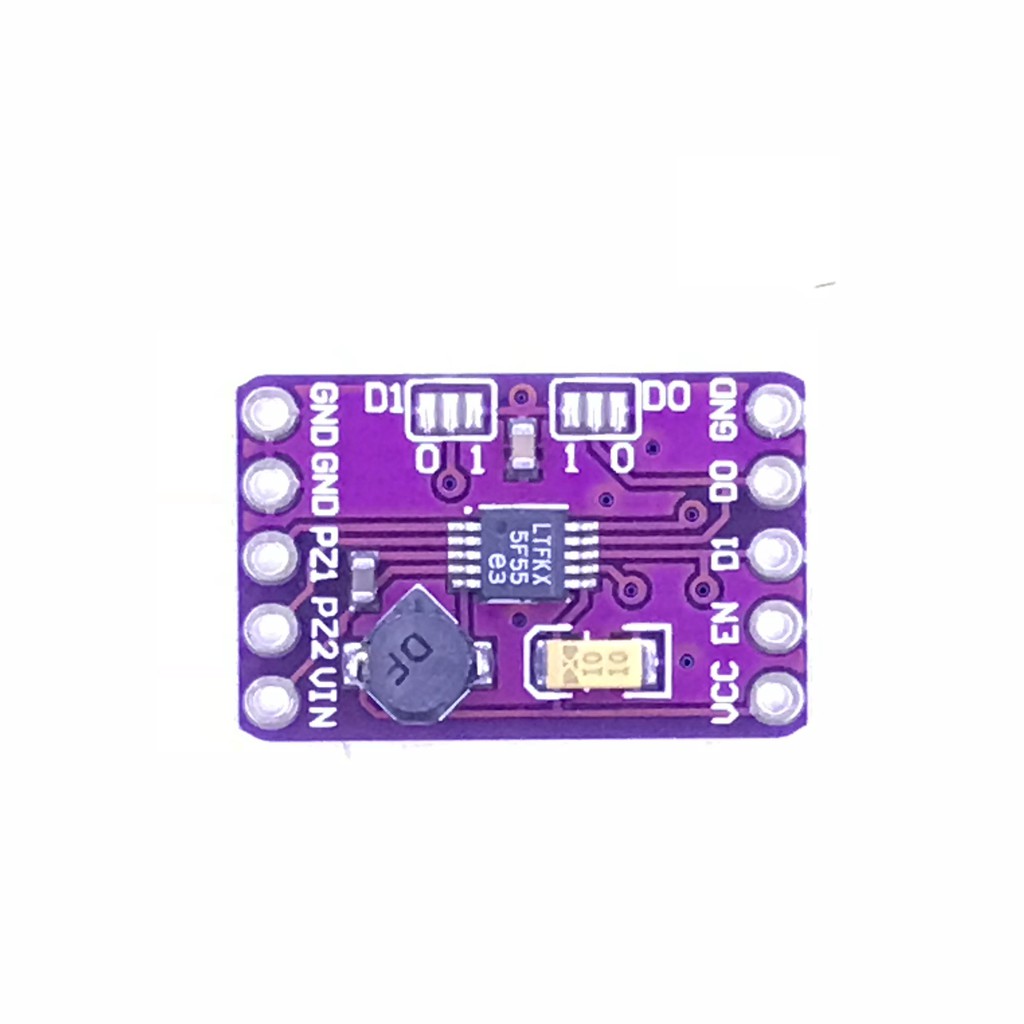

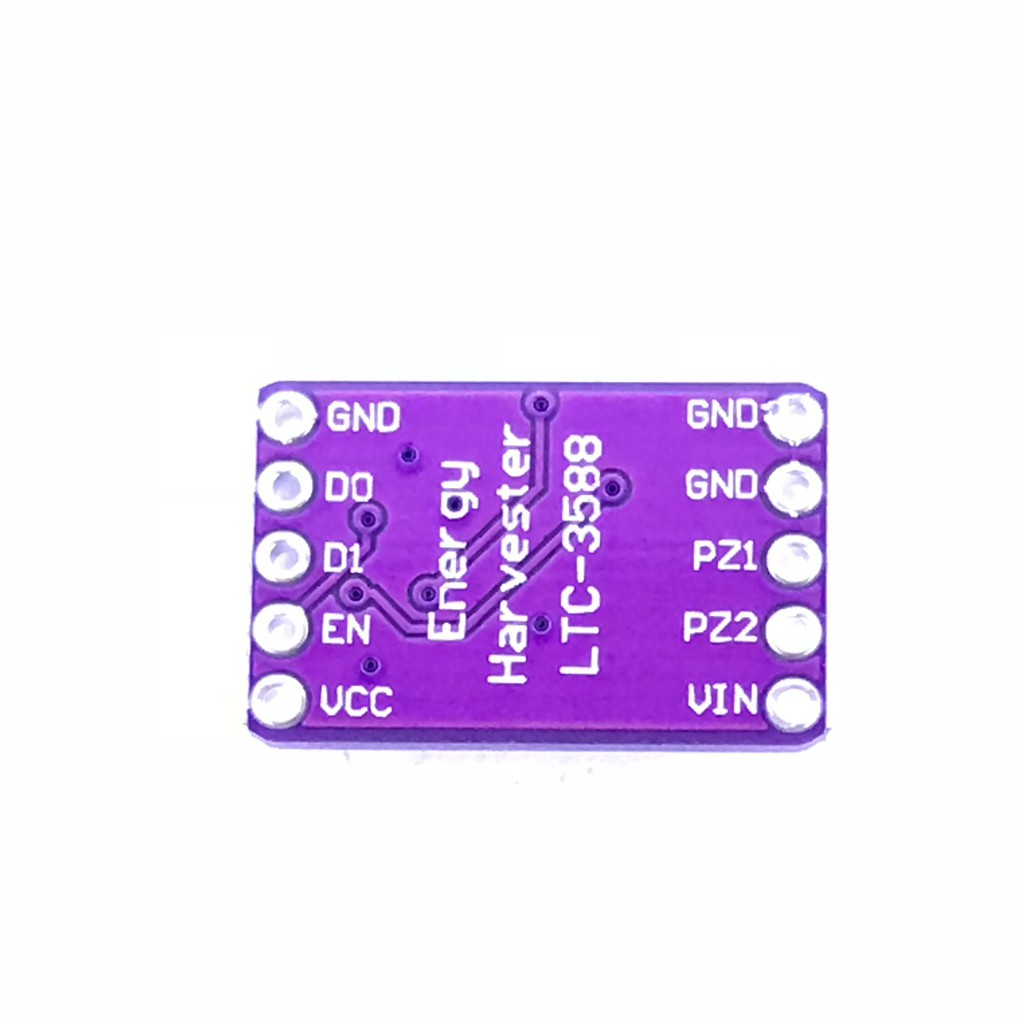

Giới thiệu Mạch sạc pin lipo năng lượng mặt trời GY-LTC3588- C9

Mô tả
Mạch sạc pin lipo năng lượng mặt trời GY-LTC3588 sử dụng IC LTC3588 đến từ hãng Linear Technologies.

Board có thể sử dụng như một mạch sạc lấy năng lượng từ pin áp điện, hoặc sạc từ pin năng lượng mặt trời. điện áp ngõ vào sẽ được ghim ở mức tối đa 20v.

Nếu sạc từ pin áp điện (piezoelectric) thì sẽ cấp vào 2 dây là PZ1 và PZ2. 2 dây này sẽ được đưa qua bộ chỉnh lưu DC.
Nếu sạc từ pin năng lượng mặt trời thì gắn trực tiếp vào chân VIN và GND.
Cách hoạt động: Điện áp rất nhỏ ở đầu vào sẽ được tích lũy vào bên trong tụ điện. Cho đến khi điện áp đủ lớn để chuyển qua mạch bulk để đạt dòng tối ưu trước khi xuất điện áp ra ngoài ngõ ra. Ở trạng thái nạp cho tụ, dòng điện được duy trì ở mức thấp nhất

Có 4 mức điện áp ngõ ra là: 1.8v, 2.5v, 3.3v và 3.6v có thể chọn được. Mặc định điện áp ngõ ra được set ở mức 3.3v và dòng ra liện tục 100mA.

Có thể thay đổi tụ lớn hơn để đạt dòng điện ngõ ra lớn hơn.

1. Thông số kĩ thuật
Điện áp vào: 2.7 – 20V (từ pin áp điện hoặc pin năng lượng mặt trời)
Dòng chờ ở mức 950nA, chế độ không tải.
Tích hợp cầu chỉnh lưu Low-loss ở đầu vào. Giúp tối ưu hóa điện áp ngõ vào
Tích hợp mạch buck DC-DC hiệu suất cao.
