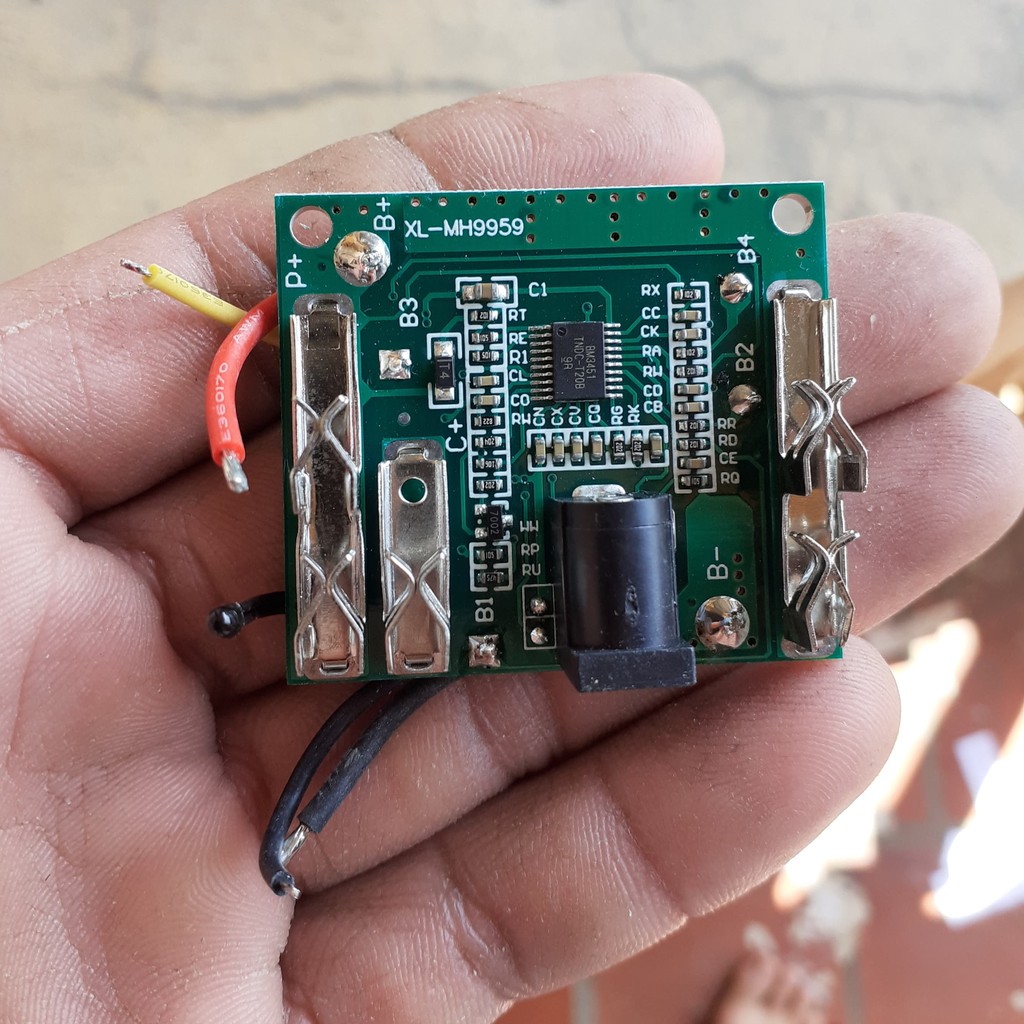

Giới thiệu Mạch pin Makita 5s 18V 30A, giắc sạc DC 5.5x2.1mm.

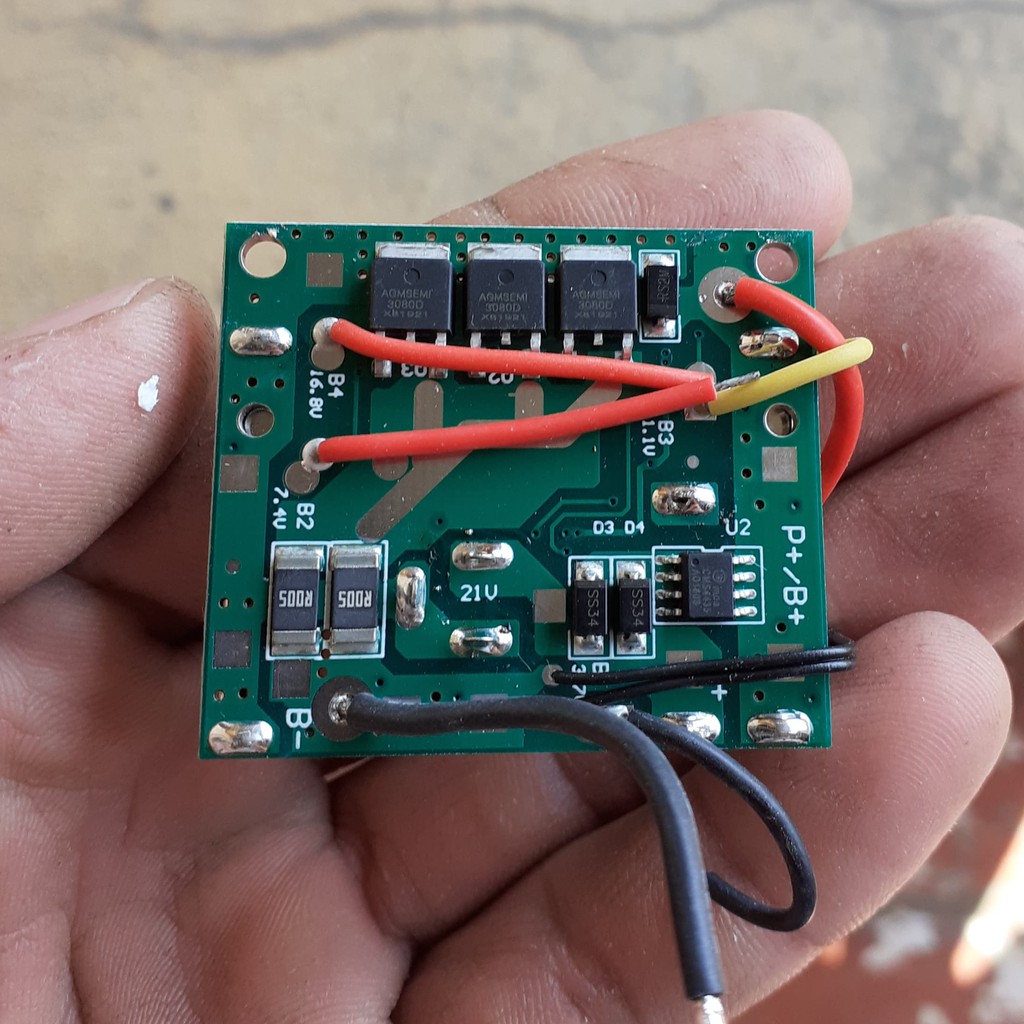

Mạch sạc bảo vệ cell pin Makita 5S 18v 30A, loại 3FET, chuyên dùng cho pin máy khoan Makita 18v. Sạc bằng adaptor 21V tiện dụng.

Thông số mạch:
- Sử dụng sạc Li-ion DC: 21V - 21.5V, loại giắc cắm 5.5*2.1mm.
- Điện thế bảo vệ: 14V - 15V
- Điện thế sạc đầy: 21v
- Dòng xả liên tục tối đa: 30A
- Chức năng: Sạc bảo vệ cell pin Li-ion, dùng trong pin máy khoan, máy bắt vít Makita,... có mức điện thế 18v (5s). Sử dụng 5 cell Li-ion nối tiếp (hoặc cặp cell mắc nối tiếp), thậm chí nhiều hơn nữa.

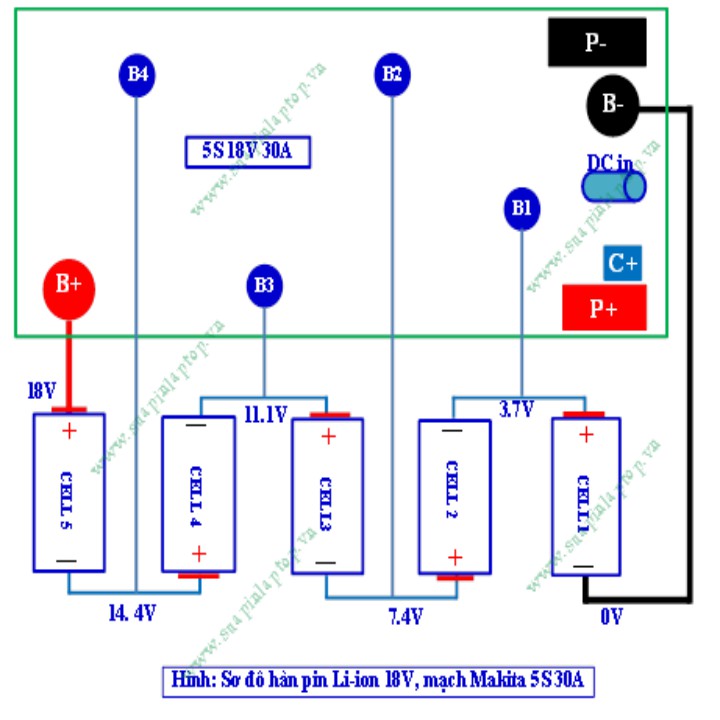

- Cách hàn dây sạc: B- (0V), B1(3.7V), B2(7.4V), B3(11.1V), B4 (14.8V) và B+ (18.5V).
- Các chân P- và P+ là 2 đường Tải.
- Jack DC 5.5*2.1mm là ngõ sạc.

Lưu ý: Mạch này có thể không tương thích với máy khoan makita đời cao BL và/hoặc chân máy có 3 chấu tiếp xúc (hình ngôi sao). Cách khắc phục: Nối hai chân P+ và C+ bằng diod (chú ý chiều của diid hướng từ P+ sang C+).

Khuyến nghị:
- Đây là mạch sạc và bảo vệ pack pin Li-ion, đa năng, hoàn toàn không phải mạch pin máy khoan hay của riêng bất kỳ thiết bị nào. Mạch này có thể sử dụng cho nhiều thiết bị dùng pin sạc khác nhau.
- Nếu đóng 5S-1P (5 cell nối tiếp) thì nên chọn cell có dòng xả từ 15C - 20C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).
- Nếu đóng 5S-2P (5 cặp cell nối tiếp) thì nên chọn cell có dòng xả từ 10C - 15C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).
- Tuy nhiên nếu chỉ dùng cho máy bắt vít hoặc khoan có công suất nhỏ thì có thể chọn cell có dòng xả 5C - 10C thay thế.
- Không nên vừa sạc vừa mở máy, dễ làm chết sạc.
