Giới thiệu Mạch Điều Khiển Động Cơ Bước A3967

Mạch Điều Khiển Động Cơ Bước A3967​ dùng để điều khiển motor bước một cách đơn giản và dễ dàng, tương thích với bất cứ tín hiệu nào có thể xuất ra xung số từ 0 đến 5V.

Module driver cho motor bước A3967 sử dụng nguồn từ 7V đến 20V, nguồn cấp cho motor bước bất kỳ mức nào. Trên board có tích hợp IC ổn áp có thể chọn mức nguồn 5V. Vi bước được chọn bằng MS1 và MS2 để điều chỉnh độ phân giải của vi bước.

A3967 có thể điều chỉnh vi bước

MS1 và MS2 ngắt 2 chân này ra để cài đặt vi bước 1, 1/2, 1/4, hoặc 1/8 mặc định là 1/8.

Tương thích với động cơ bước 4,6,8 dây với mọi mức điện áp.

Có thể điều chỉnh dòng từ 150mA/pha đến 750mA/pha.

Nguồn cung cấp từ 7V đến 20V, Nguồn cấp cao hơn lực kéo càng mạnh hơn

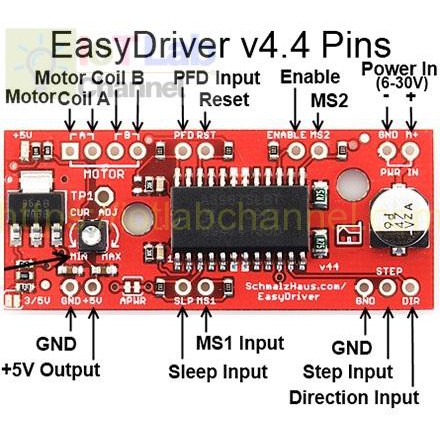

Các chân module:



* Kết nối module với Arduino Uno R3
