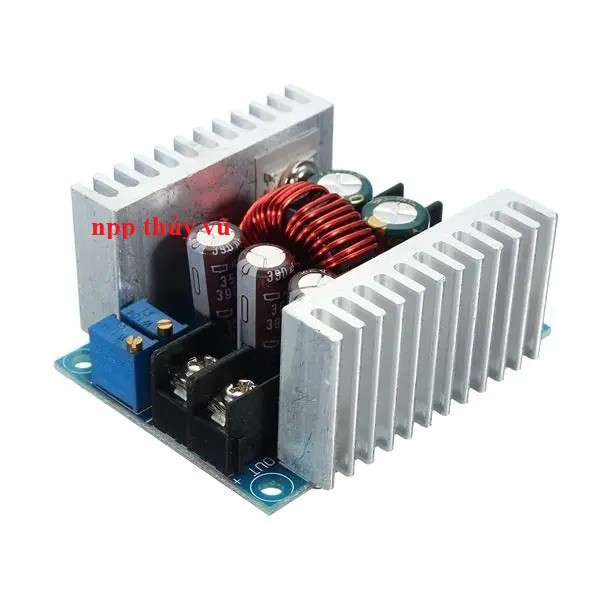

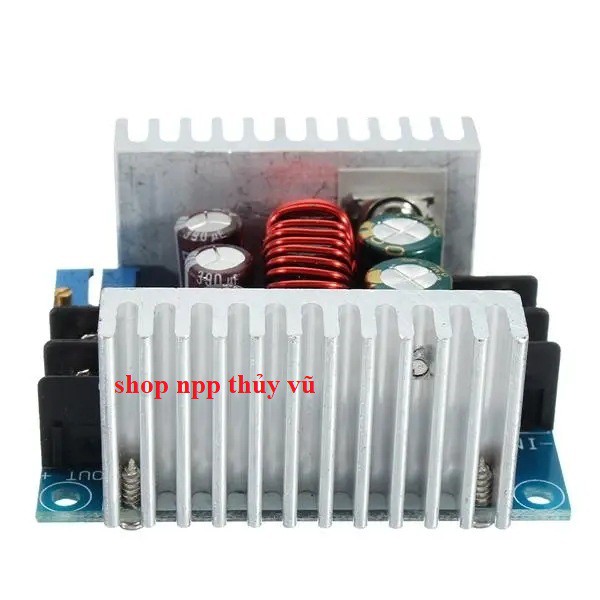

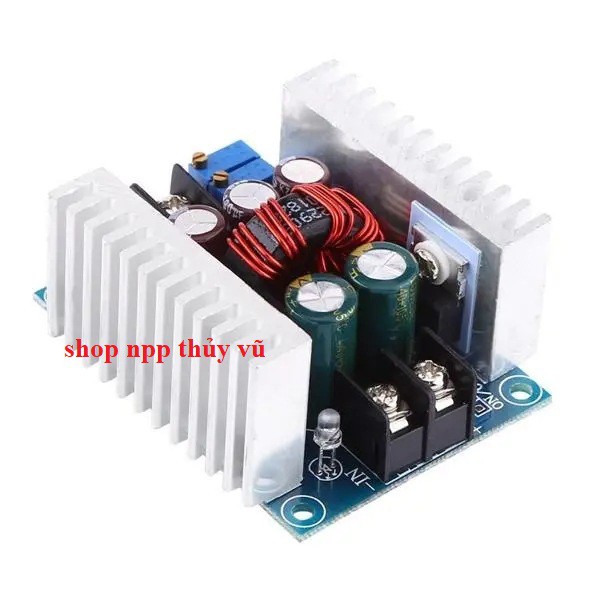

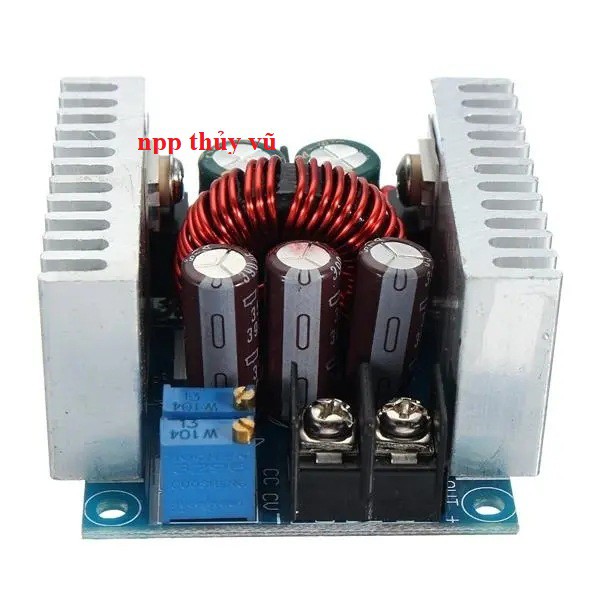

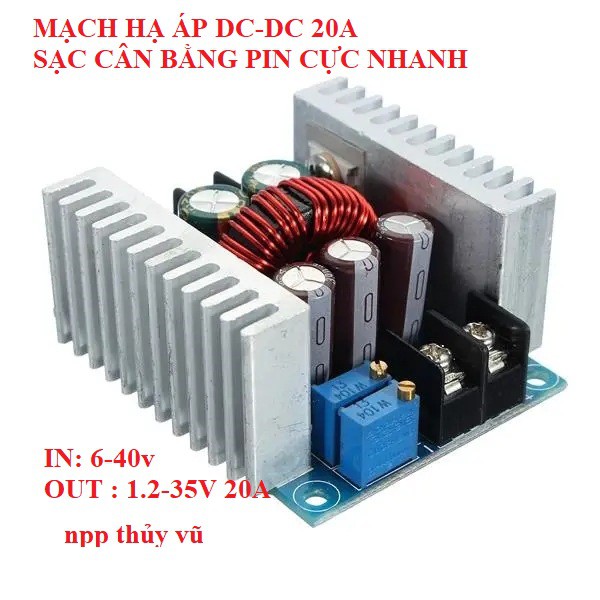

Giới thiệu Mạch chuyển đổi điều chỉnh DC-DC cân bằng pin - mạch buck 20A

Dùng để cân bằng pin sắt cực nhanh và hay.
Các bạn chỉ cần mua 1 nguồn cho bình 12v hoặc 24v cộng với mạch này.
Nối song song hàng loạt pin, chỉnh mạch về 3,65v và sạc đồng loạt. Rồi lắp bình thì tuyệt vời
Giới thiệu về Công nghệ chỉnh lưu đồng bộ:
Chỉnh lưu đồng bộ là một công nghệ mới sử dụng các MOSFET công suất đặc biệt với điện trở trạng thái cực thấp để thay thế các điốt chỉnh lưu nhằm giảm tổn thất khi chỉnh lưu. Nó có thể cải thiện đáng kể hiệu quả của bộ chuyển đổi DC / DC và không có điện áp vùng chết do điện áp rào cản Schottky gây ra. Power MOSFET là một thiết bị được điều khiển bằng điện áp và đặc tính vôn-ampe của nó là tuyến tính khi nó được bật. Khi sử dụng MOSFET công suất làm bộ chỉnh lưu, điện áp cổng phải được đồng bộ với pha của điện áp chỉnh lưu để hoàn thành chức năng chỉnh lưu, vì vậy nó được gọi là chỉnh lưu đồng bộ. Công nghệ chỉnh lưu đồng bộ là giảm đáng kể tổn thất chỉnh lưu ở đầu ra của nguồn điện chuyển mạch, do đó nâng cao hiệu suất chuyển đổi và giảm sự phát nóng của chính nguồn điện.

Thông số mô-đun:
Bản chất mô-đun: chỉnh lưu đồng bộ, mô-đun điện áp không đổi dòng điện không đổi bước xuống không bị cô lập, mô-đun sạc CC CV
Phạm vi ứng dụng: ổ đĩa dòng điện không đổi LED công suất cao, sạc pin lithium (bao gồm cả chất điện tử), sạc pin 4V, 6V, 12V, 14V, 24V, sạc pin niken-cadmium niken-kim loại hyđrua (bộ pin), tấm pin mặt trời, gió máy phát điện
Điện áp đầu vào: DC6-40V

Điện áp đầu ra: Điều chỉnh liên tục (1,2-35VDC) trong thời gian dài dưới 32V (áp dụng cho các ứng dụng mà điện áp đầu vào cao hơn điện áp đầu ra và không thể tăng cường)

Dòng điện đầu ra: Tối đa 20A, trong thời gian dài 15A (nhiệt độ ống nguồn vượt quá 65 độ, vui lòng lắp thêm quạt để tản nhiệt, đầu ra điện áp cao, vui lòng sử dụng derating)

Phạm vi giới hạn hiện tại: Mô-đun 0,2-20A (quy định), vui lòng thêm quạt nếu nó vượt quá 65 độ.

Chênh lệch áp suất tối thiểu: 3V

Tần số làm việc: 150KHZ

Hiệu suất chuyển đổi: lên đến khoảng 96%, hiệu suất liên quan đến chênh lệch áp suất và môi trường sử dụng

Độ gợn sóng đầu ra: Độ gợn sóng khoảng 50mV (không có tiếng ồn) Băng thông 20M (chỉ để tham khảo) Đo đầu vào 24V

Nhiệt độ hoạt động: -10 ° C đến + 75 ° C) (Vui lòng chú ý đến nhiệt độ của ống nguồn trong thực tế sử dụng, nếu nhiệt độ quá cao, vui lòng tăng cường tản nhiệt hoặc giảm sử dụng)

Hướng điều chỉnh chiết áp: theo chiều kim đồng hồ (tăng), ngược chiều kim đồng hồ (giảm)

Bảo vệ ngắn mạch đầu ra: Có (bảo vệ tức thời) dòng điện không đổi (giá trị dòng điện không đổi được đặt hiện tại không thể ngắn mạch trong thời gian dài)

Bảo vệ kết nối ngược đầu vào: Không có,

Chống chảy ngược đầu ra: Không có, đối với tải tự nạp hoặc tải cảm ứng yêu cầu thêm một ống 2 cực!

Chế độ đấu dây: khối thiết bị đầu cuối

Kích thước mô-đun: 60 * 53 * 30MM

Khối lượng tịnh: khoảng 85 gram
