Giới thiệu Kít Arduino Mega2560 R3- Atmega16U2 Chất Lượng Cao (BH 06 Tháng)

Kít Arduino Mega2560 R3- Atmega16U2
Kit Arduino Mega2560 R3- Atmega16U2 là bản nâng cấp của Arduino Uno R3 với số chân giao tiếp, ngoại vi và bộ nhớ nhiều hơn, mạch được thiết kế và sử dụng các linh kiện tương đương với phiên bản chính hãng trên Arduino.cc, phù hợp cho các ứng dụng cần nhiều bộ nhớ hoặc nhiều chân, cổng giao tiếp hơn so với Arduino Uno, giá của mạch đã bao gồm cáp USB.

Arduino Mega 2560 R3 là một board vi điều khiển dựa trên ATmega2560. Board này có 54 chân I/O (14 chân PWM ), 16 analog đầu hàng vào, 4 UARTs (phần cứng cổng tuần tự), sử dụng thạch anh 16 MHz, kết nối cổng USB, một Jack cắm điện, chân ICSP, và một nút reset. Board có tất cả mọi thứ cần thiết để hỗ trợ vi điều khiển.

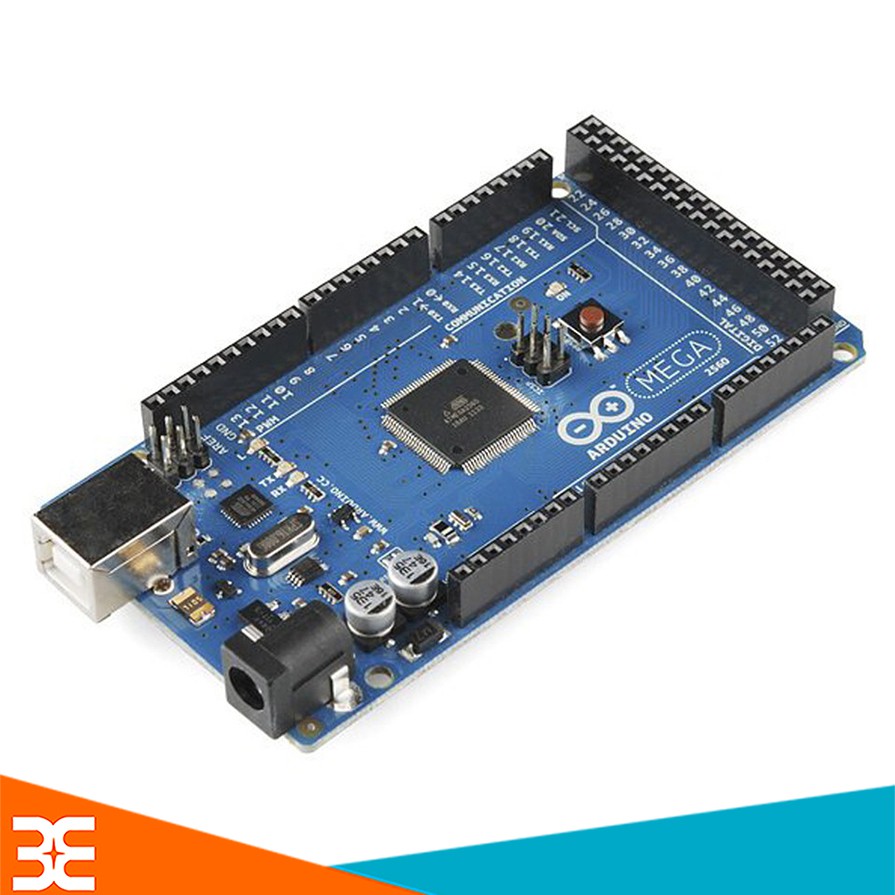

Kit Arduino Mega2560 R3

Thông số kỹ thuật
Vi điều khiển: ATmega2560
Điện áp hoạt động: 5V
Điện áp đầu vào (đề nghị): 7-12V
Điện áp đầu vào (giới hạn): 6-20V
Kỹ thuật số I / O Pins: 54 (trong đó có 15 cung cấp sản lượng PWM)
Pins Input Analog: 16
DC hiện tại mỗi I / O Pin: 20 mA
DC hiện tại cho 3.3V Pin: 50 mA
Bộ nhớ flash: 256 KB trong đó 8 KB sử dụng bởi bộ nạp khởi động
SRAM: 8 KB
EEPROM: 4 KB
Tốc độ đồng hồ: 16 MHz
Chiều dài: 101,52mm
Chiều rộng: 53,3mm
Trọng lượng: 37g

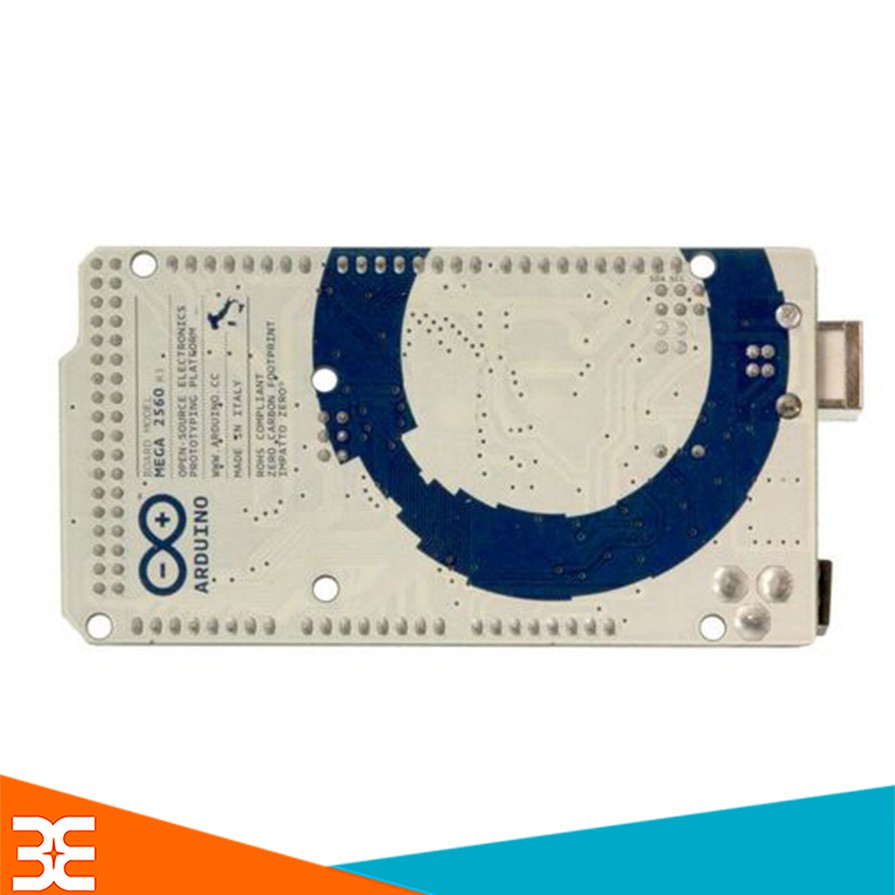

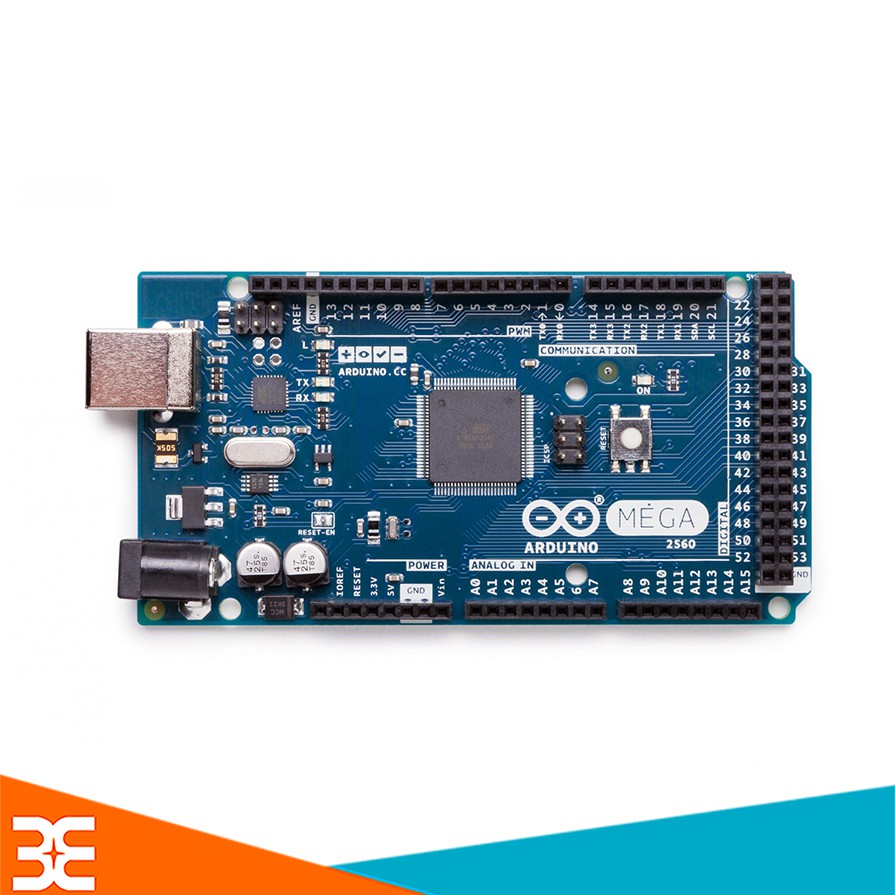

Kit Arduino Mega2560 R3- Atmega16U2

Giao tiếp của Kit Arduino Mega2560 R3- Atmega16U2
Mega 2560 ban có một số phương tiện truyền thông với một máy tính, hội đồng quản trị khác, hoặc vi điều khiển khác. CácATmega2560 cung cấp bốn UARTs phần cứng cho TTL (5V) giao tiếp nối tiếp. Một ATmega16U2 (ATmega 8U2 trên phiên bản 1 và phiên bản 2 bảng) trên các kênh ban một trong những qua USB và cung cấp một cổng com ảo để phần mềm trên máy tính (máy tính Windows sẽ cần một tập tin .inf, nhưng máy OSX và Linux sẽ công nhận hội đồng quản trị như một cổng COM tự động. Phần mềm Arduino (IDE) bao gồm một màn hình nối tiếp cho phép dữ liệu văn bản đơn giản được gửi đến và từ hội đồng quản trị. các RX và TX đèn LED trên bảng sẽ nhấp nháy khi dữ liệu đang được truyền qua ATmega8U2 / ATmega16U2 chip và USB kết nối với máy tính (nhưng không cho giao tiếp nối tiếp vào chân 0 và 1).

Một thư viện SoftwareSerial cho phép giao tiếp nối tiếp trên bất kỳ của Mega 2560 của chân kỹ thuật số.

Mega 2560 cũng hỗ trợ TWI và SPI truyền thông. Phần mềm Arduino (IDE) bao gồm một thư viện dây để đơn giản hóa việc sử dụng xe buýt TWI; xem các tài liệu hướng dẫn để biết chi tiết.Đối với SPI giao tiếp, sử dụng thư viện SPI .

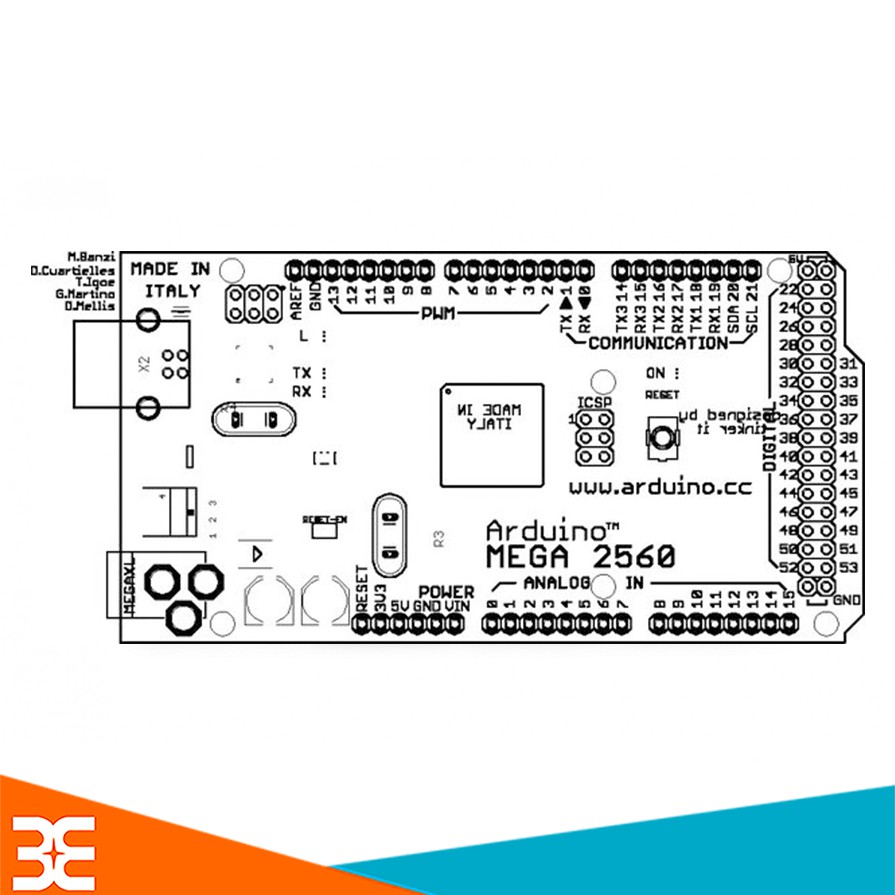

Kit Arduino Mega2560

Đặc điểm vật lý và Shield tương thích
Chiều dài tối đa và chiều rộng của Mega 2560 PCB là 4 và 2,1 inch tương ứng, với kết nối USB và jack điện vượt ra ngoài kích thước cũ. Ba lỗ vít cho phép hội đồng quản trị để được gắn vào một bề mặt hoặc trường hợp. Lưu ý rằng khoảng cách giữa chân số 7 và 8 là 160 triệu (0.16 "), không phải là nhiều, ngay cả trong những khoảng cách 100 triệu của các chân khác.
Xuất xứ: Trung Quốc
=========================
