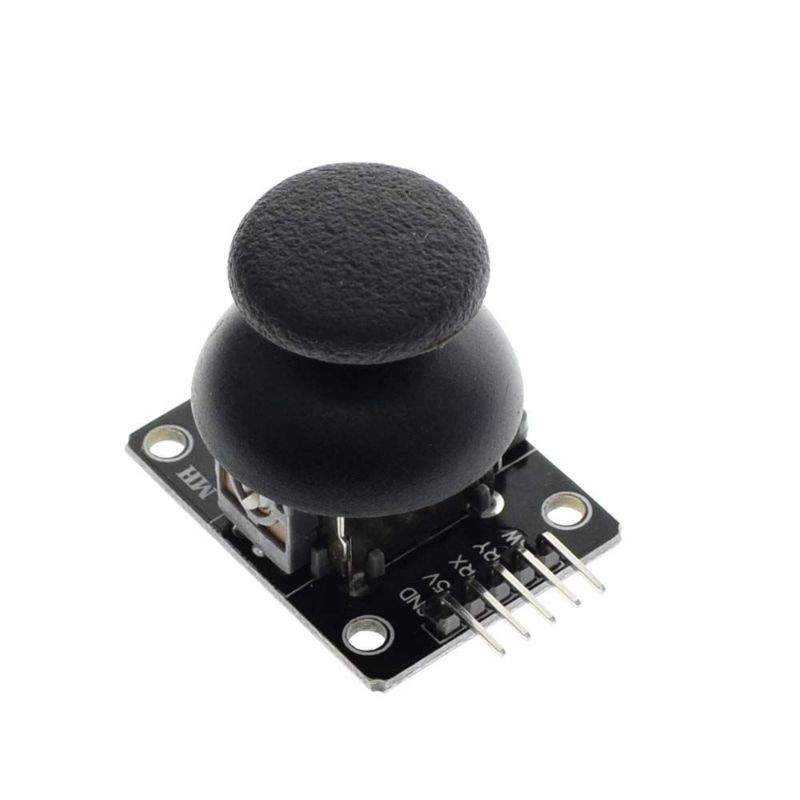

Giới thiệu Cảm Biến JoyStick PS2 Arduino - TH115

Tính năng
Cảm Biến JoyStick PS2 Arduino là một thiết bị đầu vào bao gồm một gậy quay và bộ đọc góc hoặc hướng điều khiển truyền tới thiết bị mà nó đang kiểm soát. Cần điều khiển thường được sử dụng để điều khiển trò chơi điện tử và robot.

Nguyên lý hoạt động:

Mô đun này có 2 đầu ra tương tự (tương ứng với trục X, Y) và một đầu ra số cho biết nó được ép trên trục Z hay không. Module này tích hợp LED hiển thị nguồn và có thể hiển thị tình trạng hoạt động.

Trong thử nghiệm dưới, chúng tôi sử dụng bảng Arduino Uno để phát hiện hướng di chuyển của nút điều khiển Joystick và nhấn nút.

Bước 1: kết nối mạch

Joystick PS2 Module Arduino Uno

SW -------------------------------------- D8

VRx ------------------------------------- A0

VRy ------------------------------------- A1

+5V ------------------------------------- 5V

GND ------------------------------------ GND
