Giới thiệu Cảm biến bụi PM2.5/PM10 SDS011-TH372

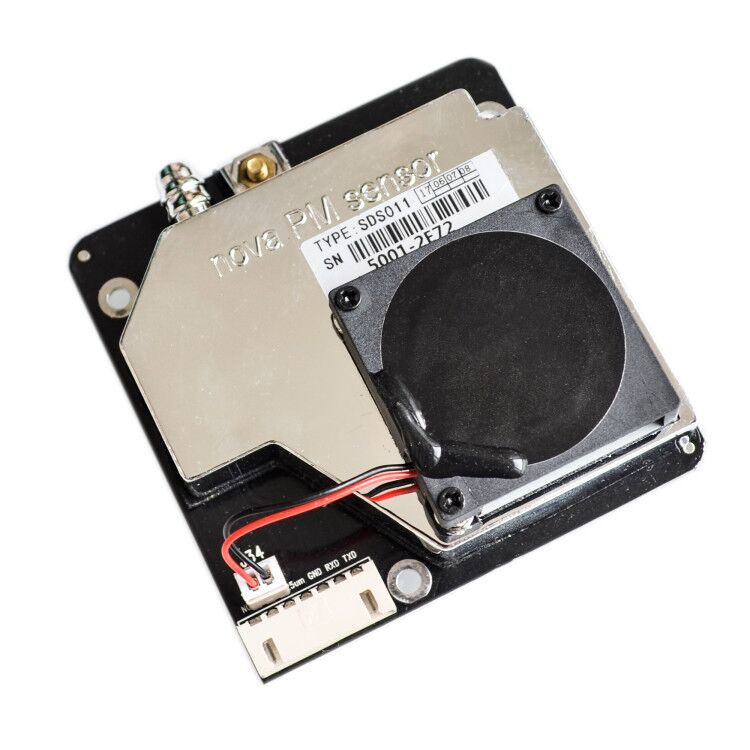

Cảm biến bụi PM2.5/PM10 SDS011 sử dụng công nghệ laser để đếm các hạt bụi PM2.5 và PM10, kiểm tra chất lượng không khí. Do sử dụng công nghệ laser nên cho độ chính xác cực kì cao.

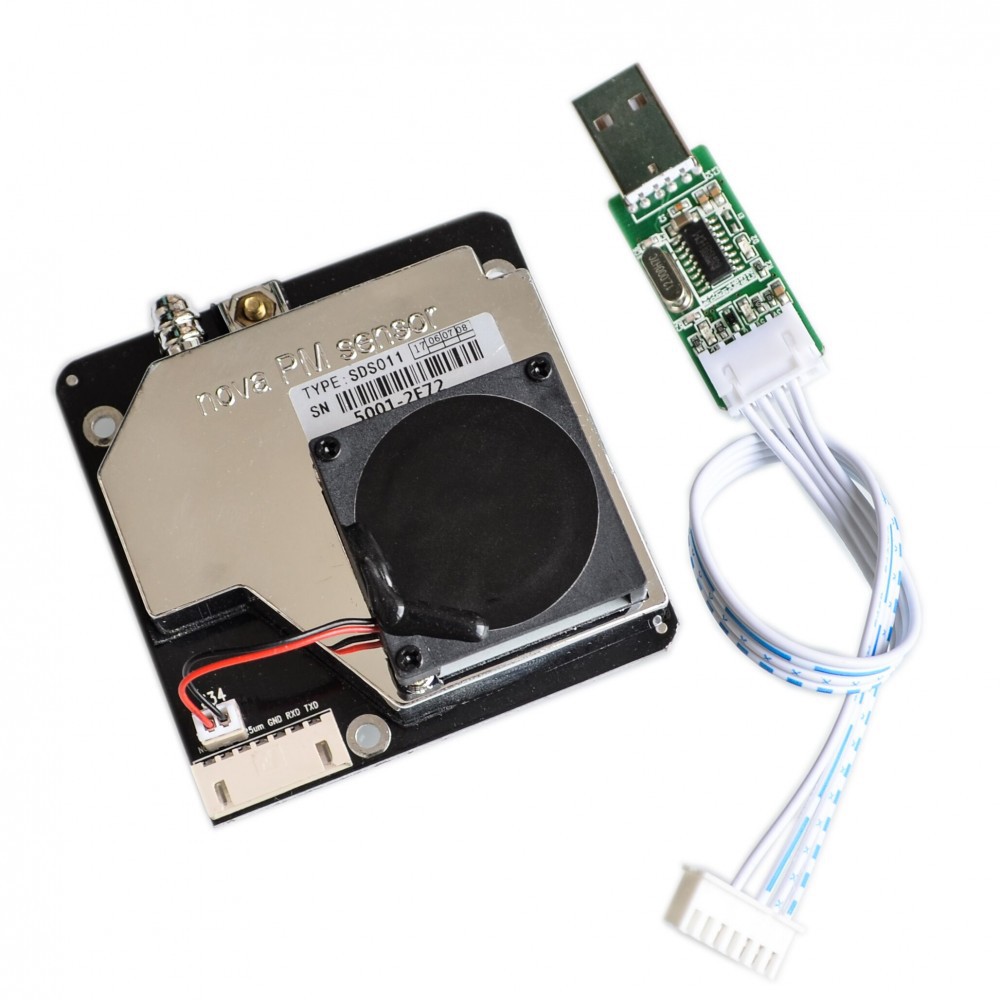

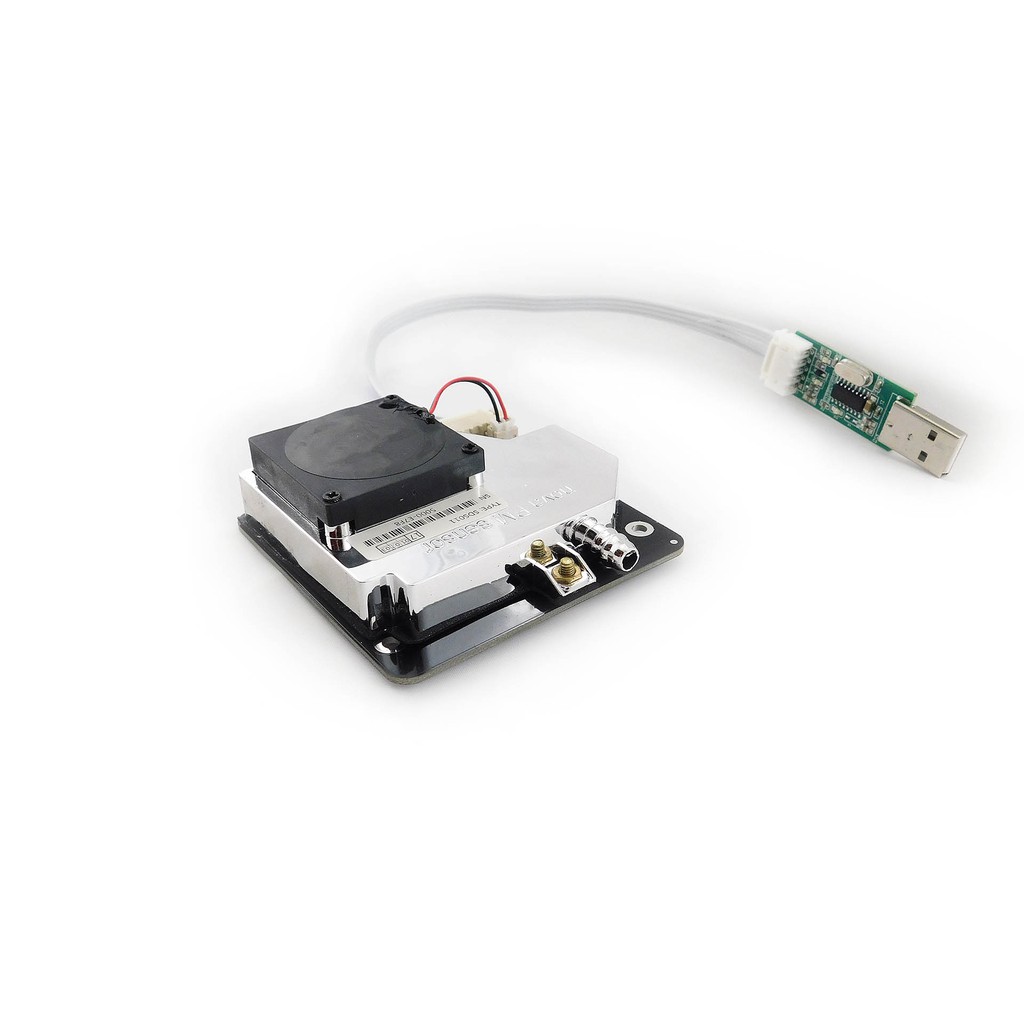

Ứng dụng để đo chất lượng không khí. Sản phầm có kèm theo một module chuyển đổi UART qua USB để giao tiếp là truyền dữ liệu lên máy tính.

1. Thông số kĩ thuật:
Điện áp hoạt động: 5VDC
Có thể đo được hạt PM2.5 và PM10
Dải đo:
PM2.5: 0.0 – 999.9μg/m³
PM10: 0.0 – 1999.9μg/m³
Dòng tiêu thụ: 100mA (Max)
Chu kì lấy mẫu: 1s
Giao tiếp: UART
2. Tham khảo:
Datasheet
Hướng dẫn sử dụng
Video sử dụng
File code sử dụng trong video
Link tải driver và phần mềm test trên window
Giao tiếp UART: baute rate: 9600, 8bit, No parity, 1 stop bit. 1 khung truyền sẽ gửi liên tục 10 bytes.

Byte 1: header: 0xAA
Byte 2: command: 0xC0
Byte 3: PM2.5 LBS
Byte 4: PM2.5 MBS
Byte 5: PM10 LBS
Byte 6: PM10 MBS
Byte 7: ID LBS
Byte 8: ID MBS
Byte 9: Checksum = tổng của 6 bytes dữ liệu từ số 3 đến số 8
Byte 10: End: 0xAB
PM2.5(μg/m³) = ((PM2.5 MBS x 256) + PM2.5 LBS ) / 10
PM10(μg/m³) = ((PM10 MBS x 256) + PM10 LBS ) / 10
