Giới thiệu Mạch bảo vệ loa 3 kênh cho mạch 2.1 - nguồn DC / AC đơn / AC đôi

Mạch bảo vệ loa 3 kênh cho mạch 2.1 - nguồn DC / AC đơn / AC đôi

Thông số kỹ thuật:

- Nguồn cung cấp: AC 12 - 18V đôi, AC 12 - 18V đơn, DC 12 - 25V, DC 12V.

- Ngõ ra bảo vệ loa: 3 kênh, dành cho mạch công suất 2.1

- Dòng điện làm việc: <75mA (nếu gắn thêm quạt tản nhiệt thì sẽ tăng cao hơn)

- Thời gian delay khi mở: 3 - 4s (có thể thay đổi được thời gian delay -> liên hệ shop để hướng dẫn)

- Thời gian delay khi tắt: 0s

Đặc điểm mạch:

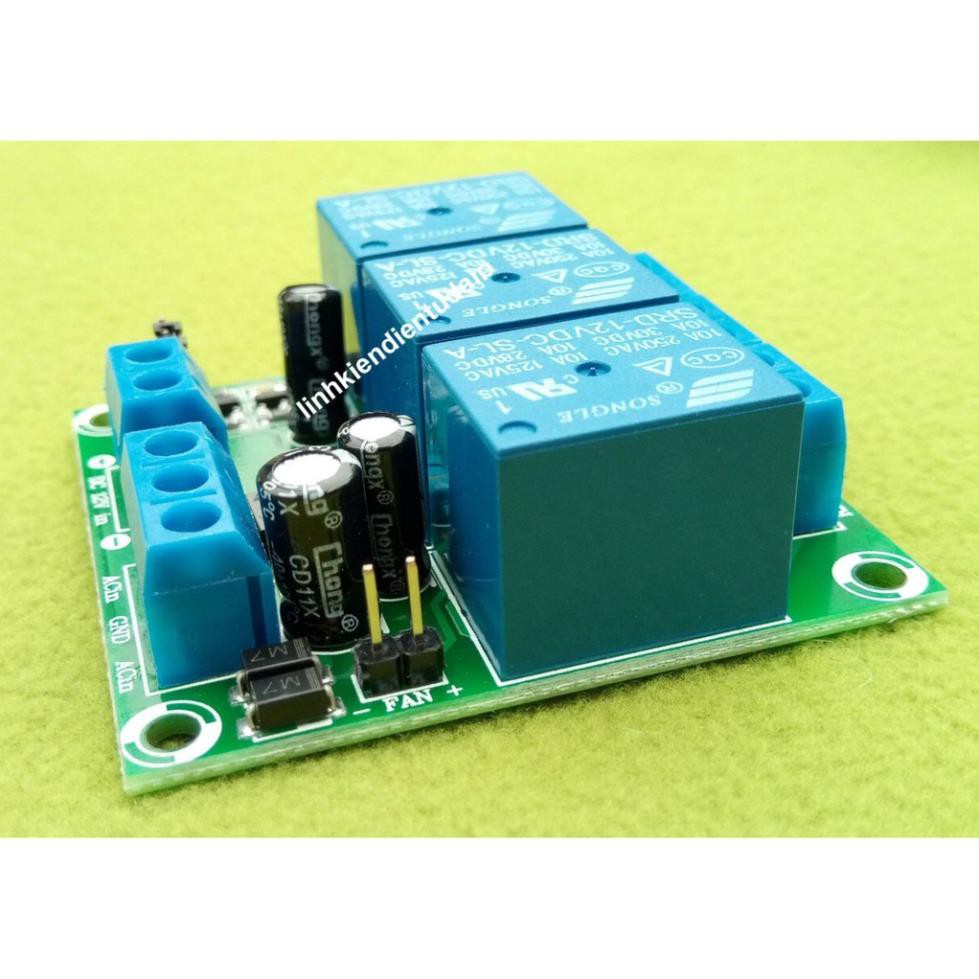

- Hổ trợ thêm phần kết nối quạt tản nhiệt mà không gây ra nhiễu

- Có thể bảo vệ được cho mạch công suất ngõ ra BTL

- Kết nối chung nguồn với mạch công suất (1 số mạch bảo vệ loa khác không sử dụng được khi kết nối chung nguồn)

Hướng dẫn sử dụng:

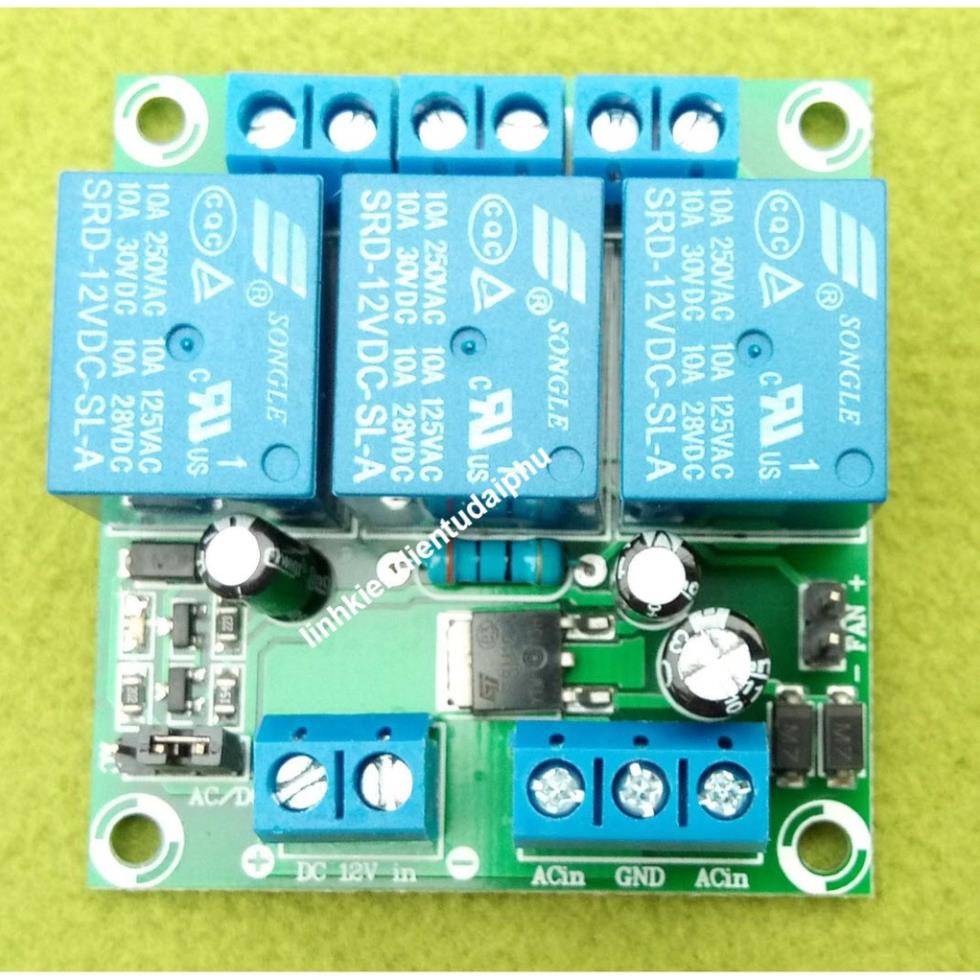

- Khi muốn sử dụng nguồn DC 12V thì phải chuyển jumper ở vị trí DC (lưu ý cấp đúng cực). Đấu nguồn vào Domino 2 kí hiệu DC12V in

- Khi muốn sử dụng nguồn AC đơn hoặc AC đôi thì jumper ở vị trí AC. Có 3 trường hợp cấp nguồn

+ Cấp nguồn AC đôi 12 - 18V vào domino 3 ACin Gnd ACin

+ Cấp nguồn AC đơn 12 - 18V vào domino 3 ACin Gnd

+ Cấp nguồn DC lớn hơn 12V - 18V domino 3 ACin (+) Gnd (-)

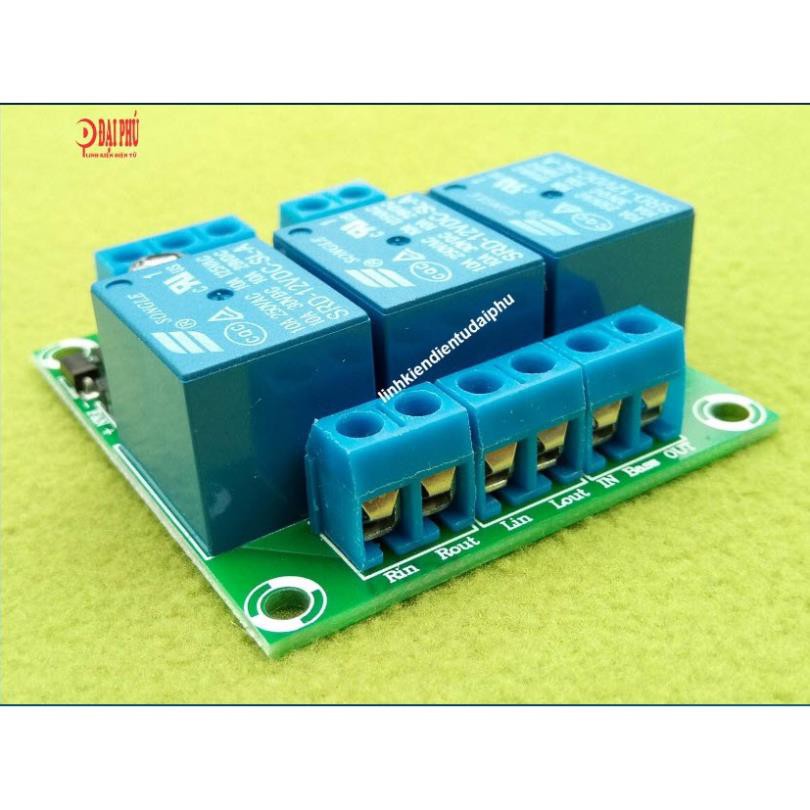

- RIN ROUT LIN LOUT IN BASS OUT kết nối với mạch công suất và loa
