Giới thiệu Mạch PDB Matek MINI Chia Nguồn output 5V,12V maybayrc

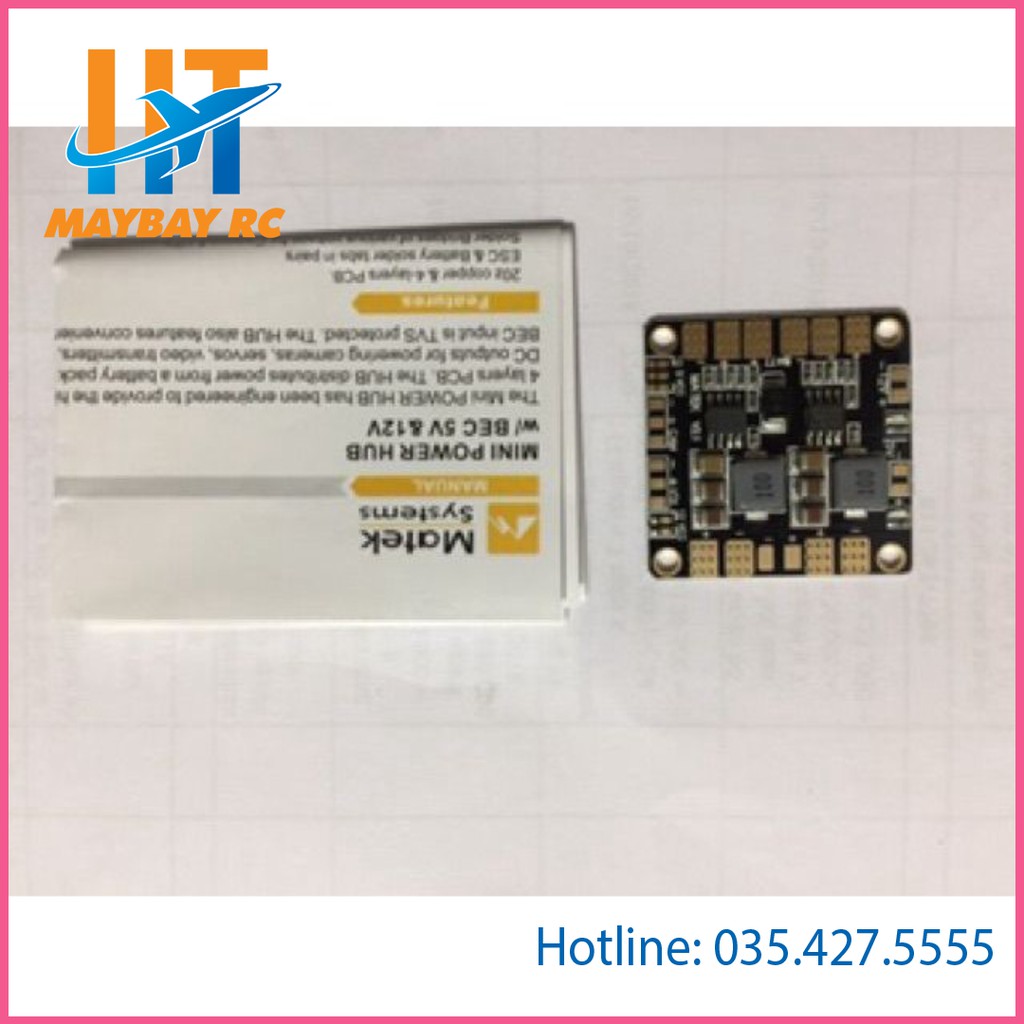

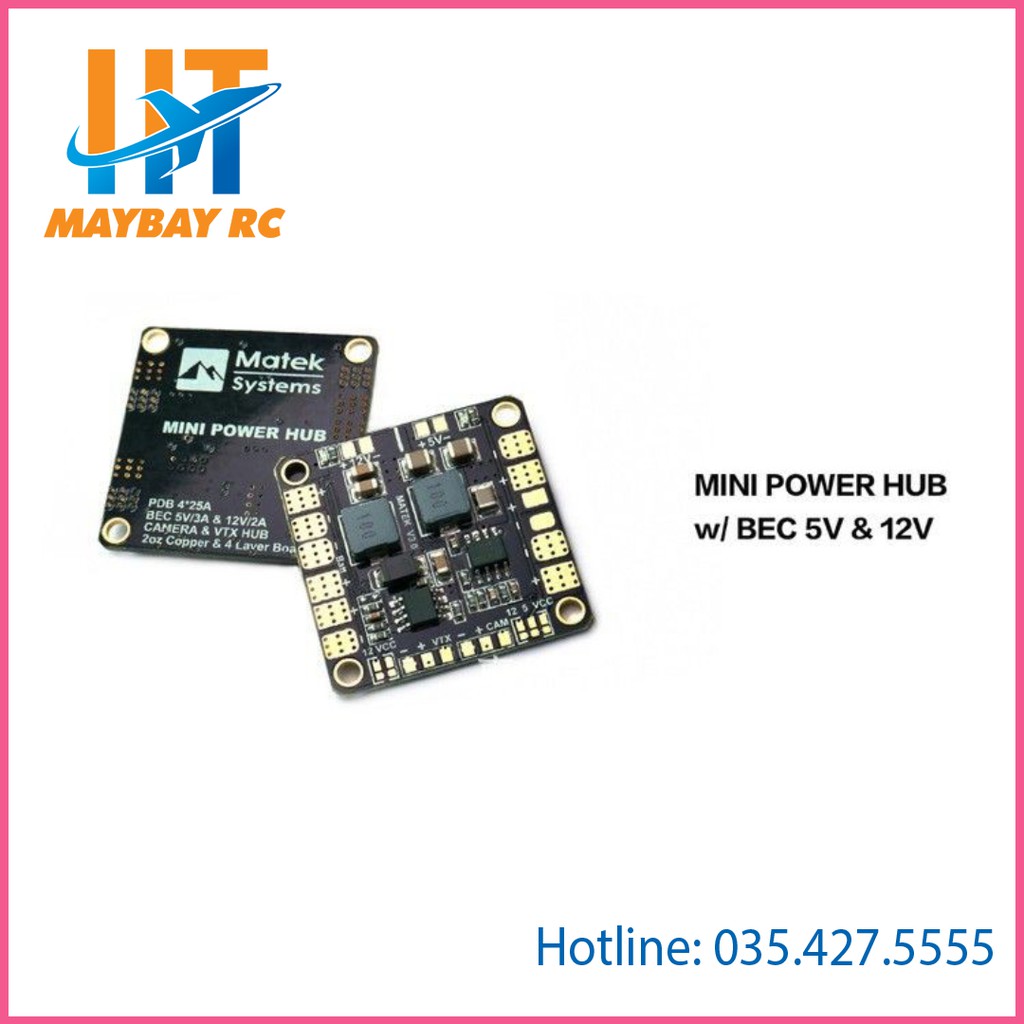

Mạch PDB Matek MINI Chia Nguồn-XT60 W / BEC 5V & 12V 2oz Đồng cho RC Multirotors

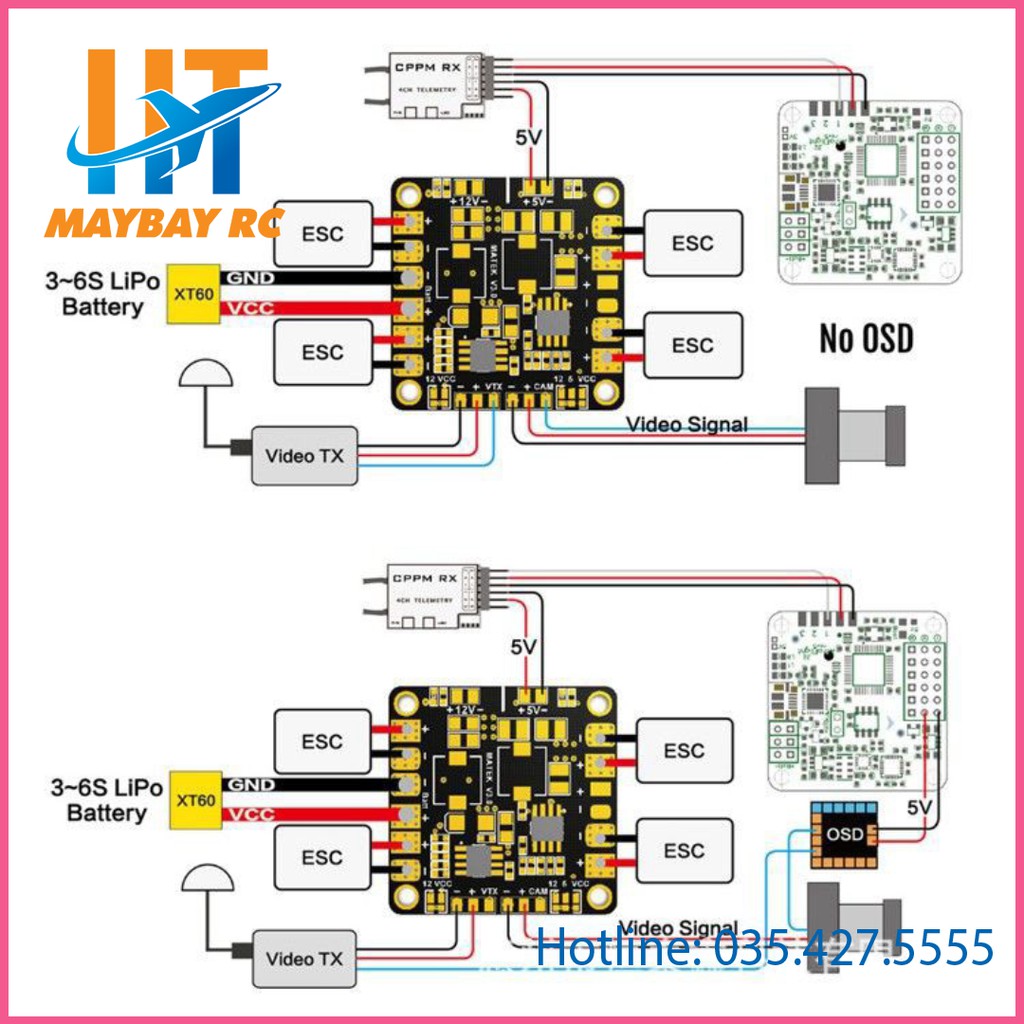

PDB-XT60 đã được thiết kế để cung cấp hiệu suất và độ tin cậy cao nhất có thể trong PCB 36 * 50mm & 4 lớp. Nó phân phối điện từ gói LiPo đến 6 ESC, cũng như cung cấp đầu ra DC 5V được điều chỉnh và đồng bộ hóa & DC 12V được điều chỉnh tuyến tính để cấp nguồn cho Máy ảnh, Servos, bộ thu RC, Bộ điều khiển máy bay, Bộ truyền video, đèn LED, v.v.
Nó cung cấp một ổ cắm XT60 để kết nối gói LiPo một cách thuận tiện.

Sự miêu tả:

Chung:
-Dải điện áp đầu vào (hoạt động 3S-4S LiPo): 9 - 18V DC
- Đầu ra 5V và 12V được điều chỉnh
-Chỉ báo nguồn LED (đầu ra 5V & 12V)

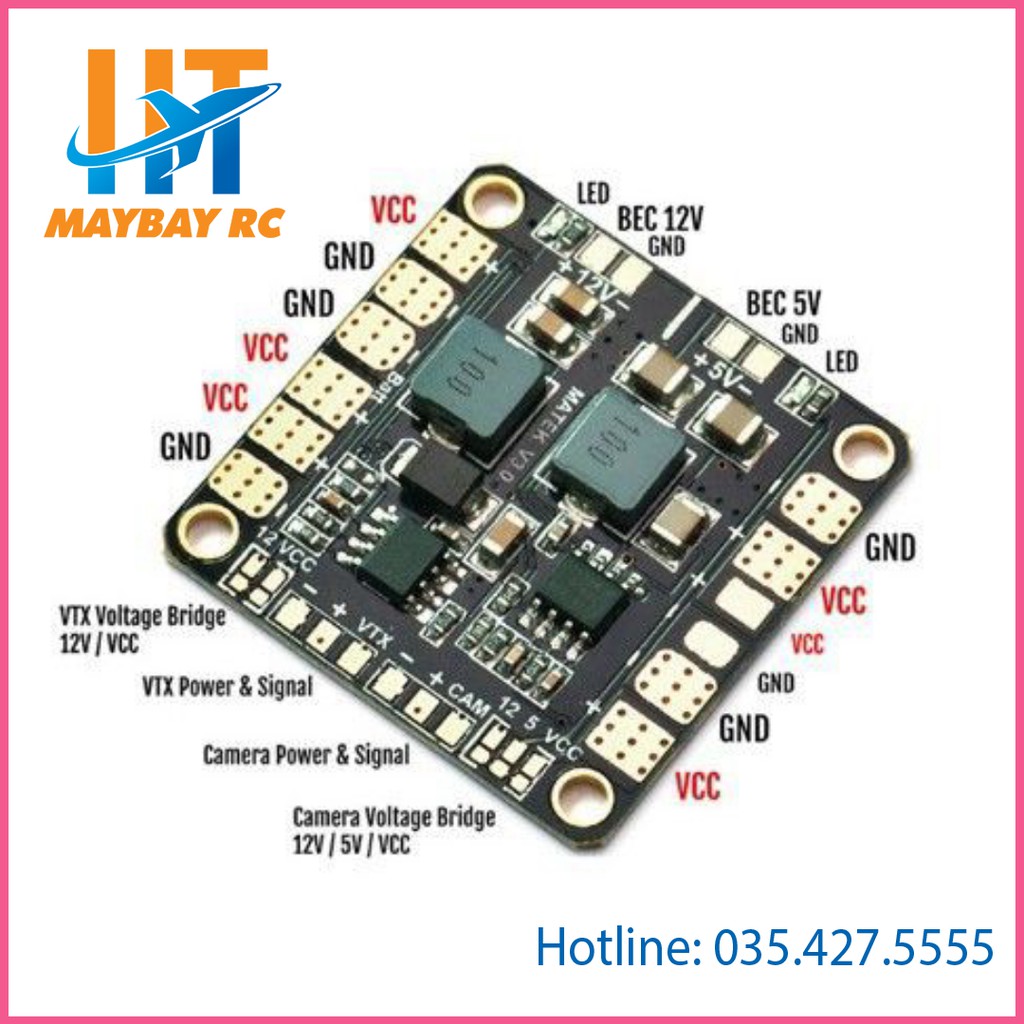

-6 đầu ra ESC & 1 cặp miếng đệm VCC / GND

Đầu ra ESC:
- Dòng điện liên tục: 25A * 4 hoặc 15A * 6
-Peak hiện tại (10 giây / phút): 30A * 4 hoặc 20A * 6

Đầu ra BEC 5V:
-Được thiết kế cho Máy thu RC, Bộ điều khiển máy bay, OSD và Servos.
- Bộ điều chỉnh buck đồng bộ DC / DC.
-Điện áp: 5.0 +/- 0.1VDC
- Dòng điện liên tục: 2 Amps (Tối đa 2,5A 10 giây / phút)
-Out Ripple: 40mV (VIn = 16V, VOut = 5V @ 2A tải)
- Khả năng chịu mạch ngắn (5 giây / phút)

Đầu ra BEC 12V:
-Thiết kế cho video TX hoặc camera FPV với bộ điều chỉnh tuyến tính.
- Pin phải là 4S LiPo (13 ~ 18V DC)
- Điện áp: 12.0 +/- 0.3VDC
- Dòng điện liên tục: 500mA (Max.0.8A 5s / phút)
- Khả năng chịu đựng mạch ngắn (2 giây / phút)

BEC 12V @ 3S LiPo
-Điện áp đầu ra = 3S điện áp LiPo -1V

Thể lực:
-Kích thước: 36 x 50 x 4 mm (không có XT60)
-Kích thước: 30,5 x 30,5mm, Φ3mm
- Trọng lượng: 7,5g (w / o XT60), 11g (w / XT60)

Đặc trưng:
Đồng 2oz, 4 lớp & PCB 1,6mm.

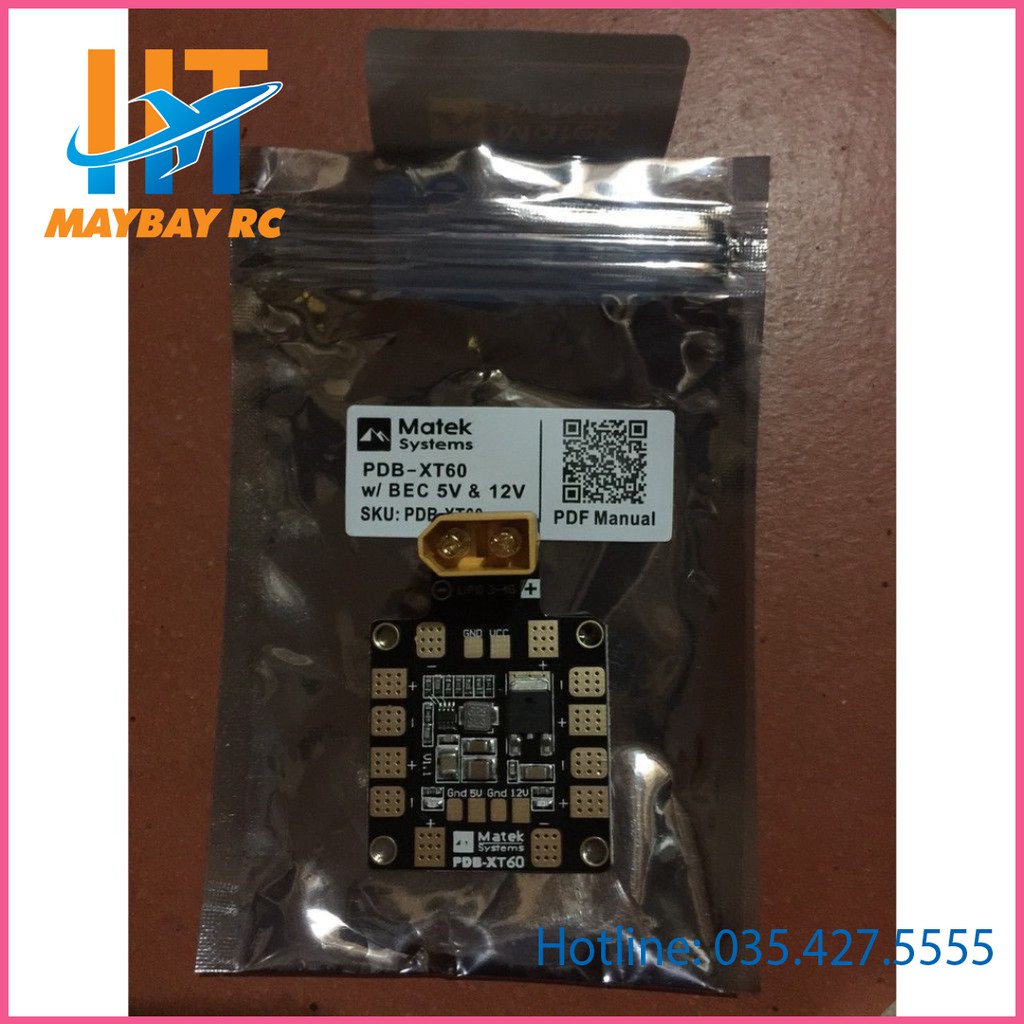

Ổ cắm XT60 tích hợp
Tổng cộng 6 cặp tab hàn ESC phù hợp với khung loại H hoặc X Đèn báo LED đầu ra 5V & 12V & Khả năng chịu ngắn mạch

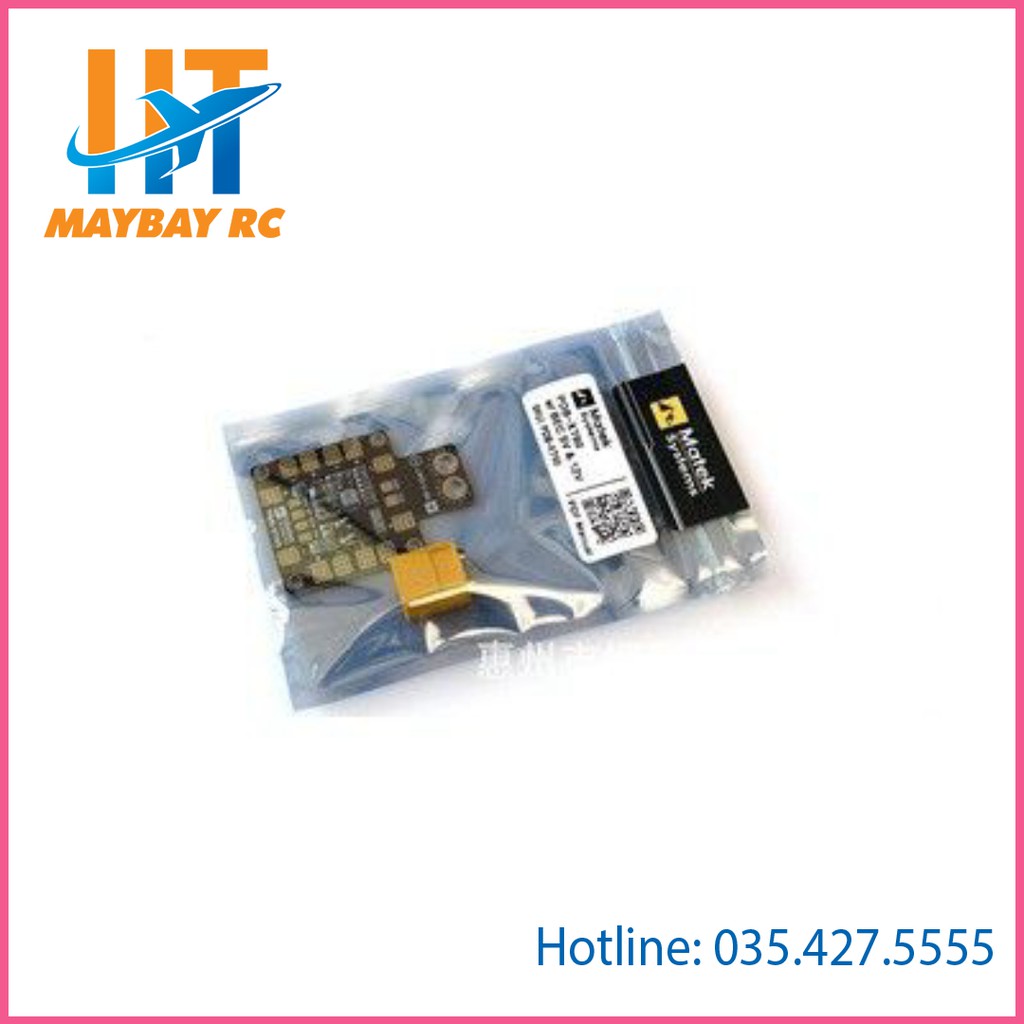

Gói bao gồm:
1 x Hệ thống Matek PDB-XT60
