Giới thiệu SV Mạch điều khiển động cơ không chổi than máy mài, cắt, đánh bóng dùng pin 18V

SV Mạch điều khiển động cơ không chổi than máy mài, cắt, đánh bóng dùng pin 18V
- Bảng mạch điều khiển có thể sử dụng cho máy mài góc nhiều nhãn hiệu khác nhau, chỉ cần kết nối 3 pha của động cơ, không cần kết nốt cảm biến Hall

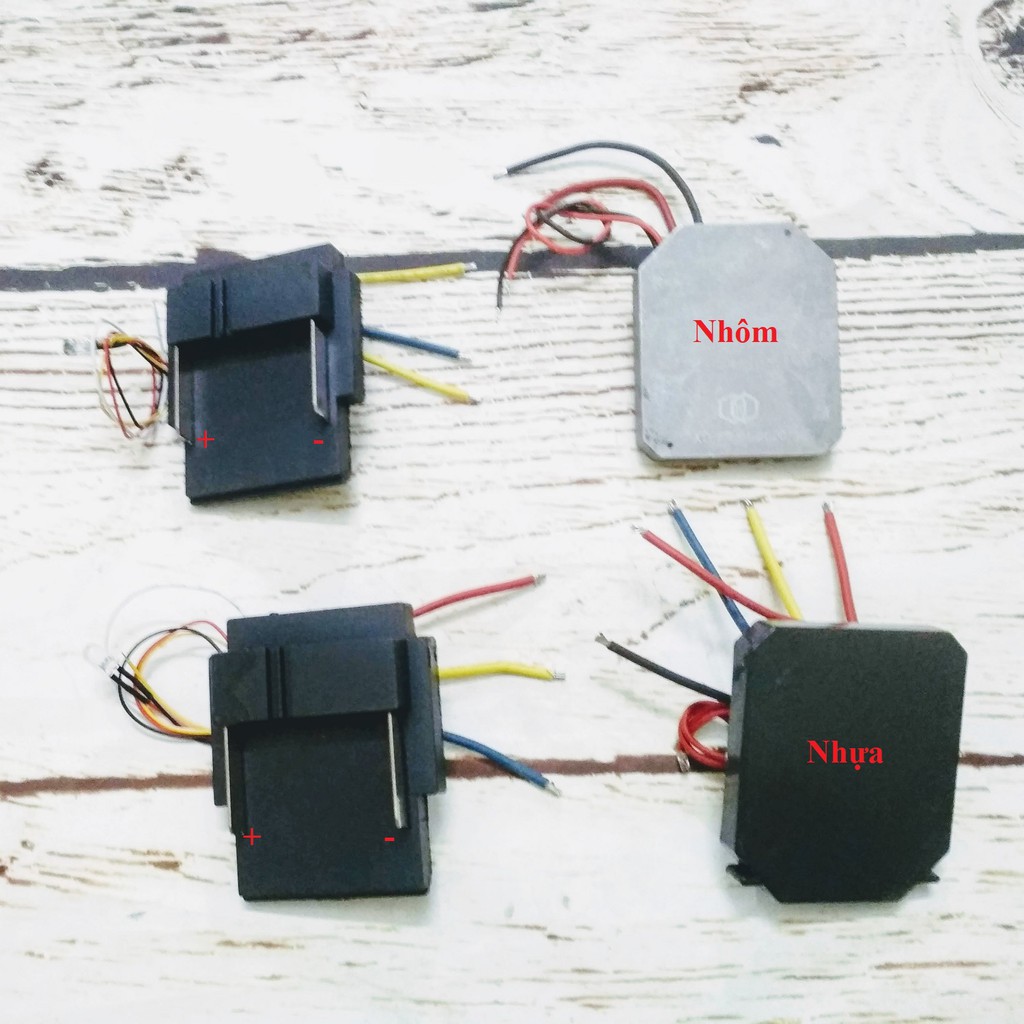

- Có 2 loại bảng mạch khác nhau về hình dáng, kích thước

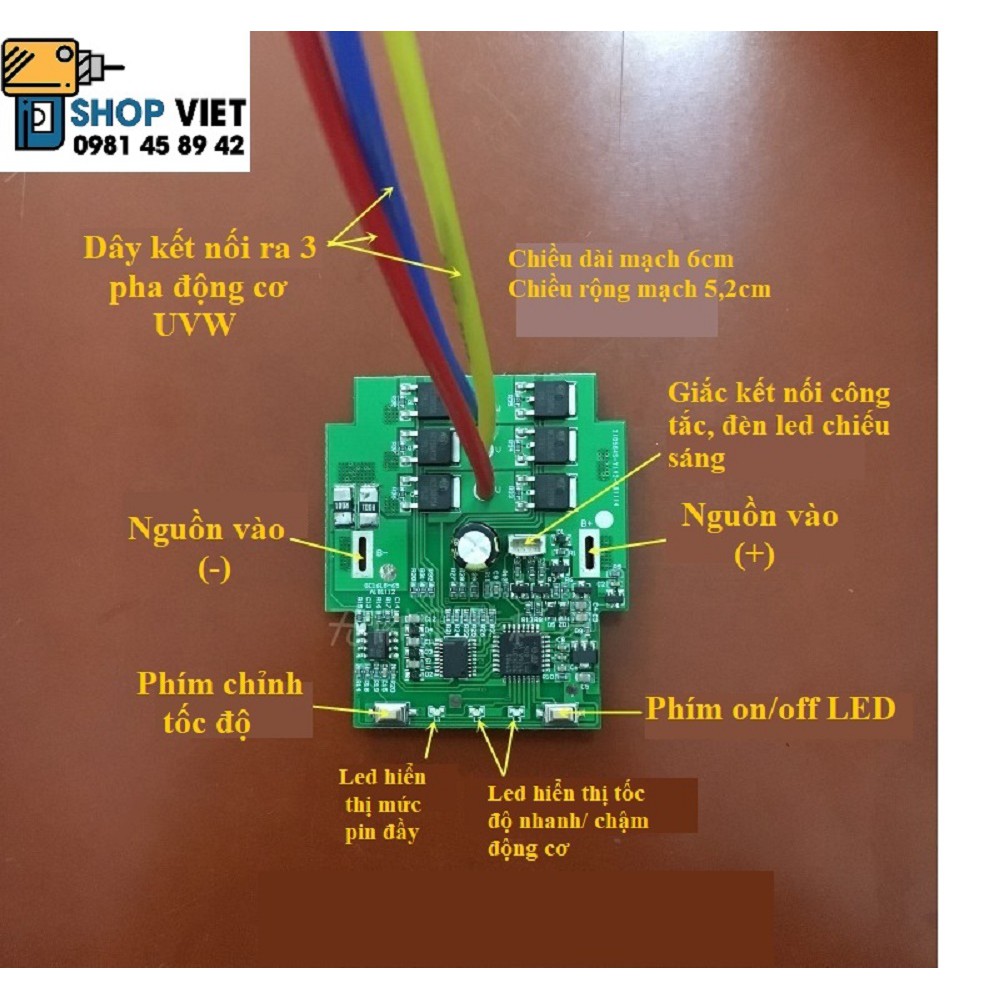

+ Mẫu A: chân gài pin đã hàn liền vào bảng mạch, trên mạch có nút công tắc đèn led chiếu sáng và nút chỉnh 2 tốc độ động cơ, đèn led hiển thị các tình trạng pi

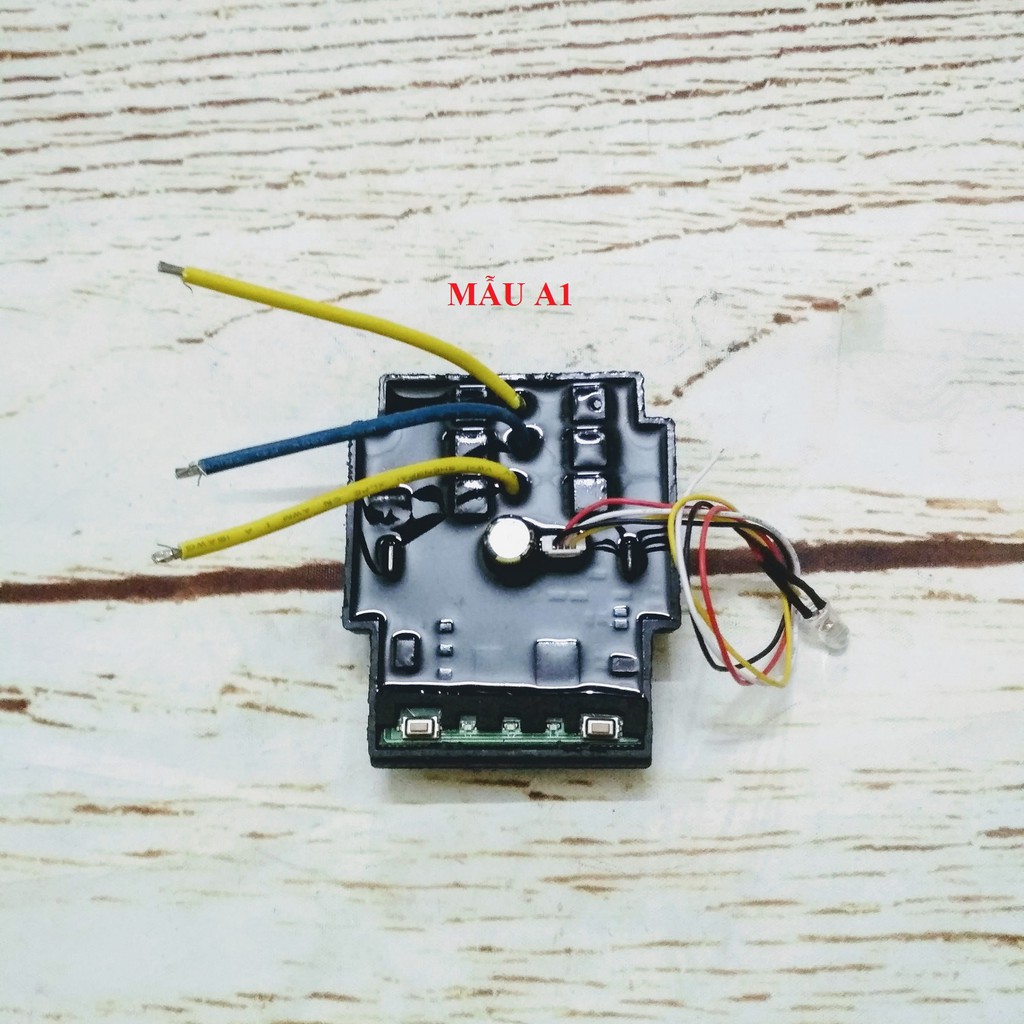

----Mẫu A1: có 6 mosfet cho công suất max 500w

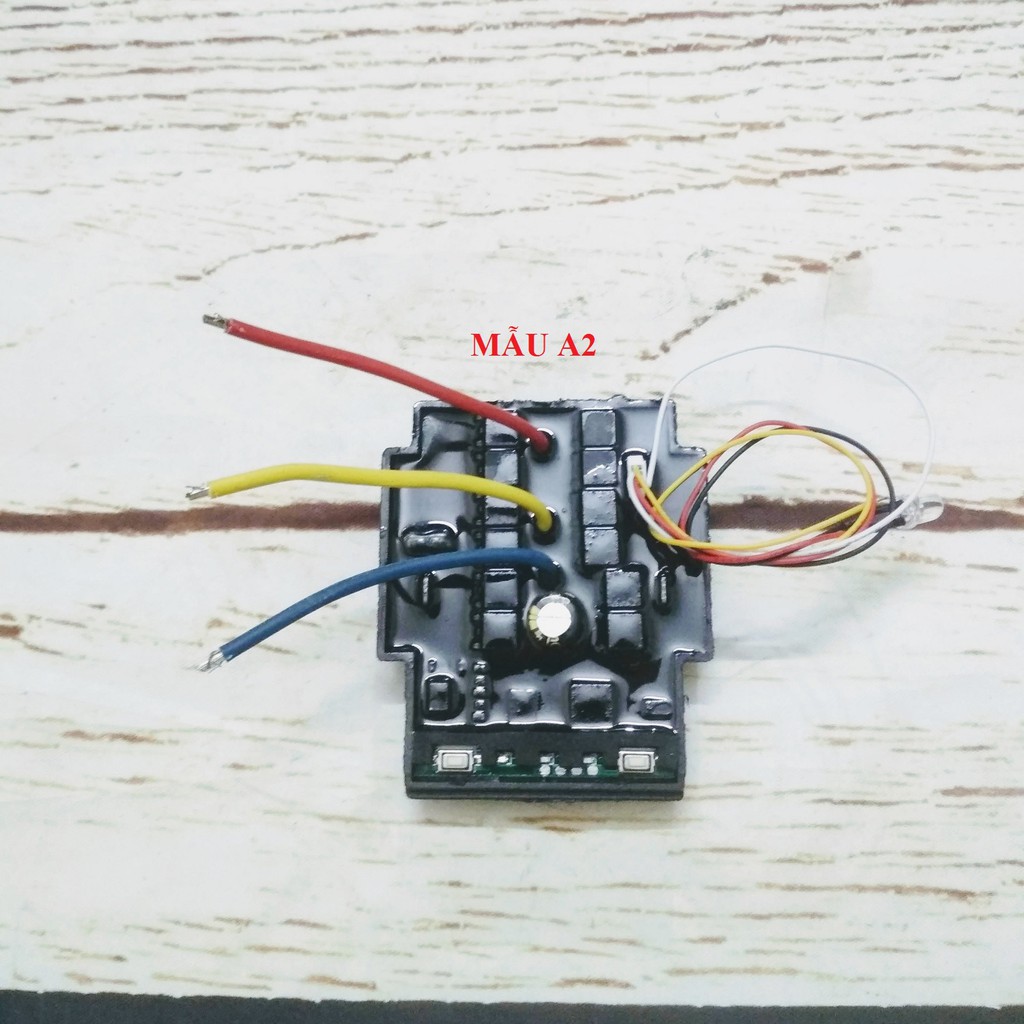

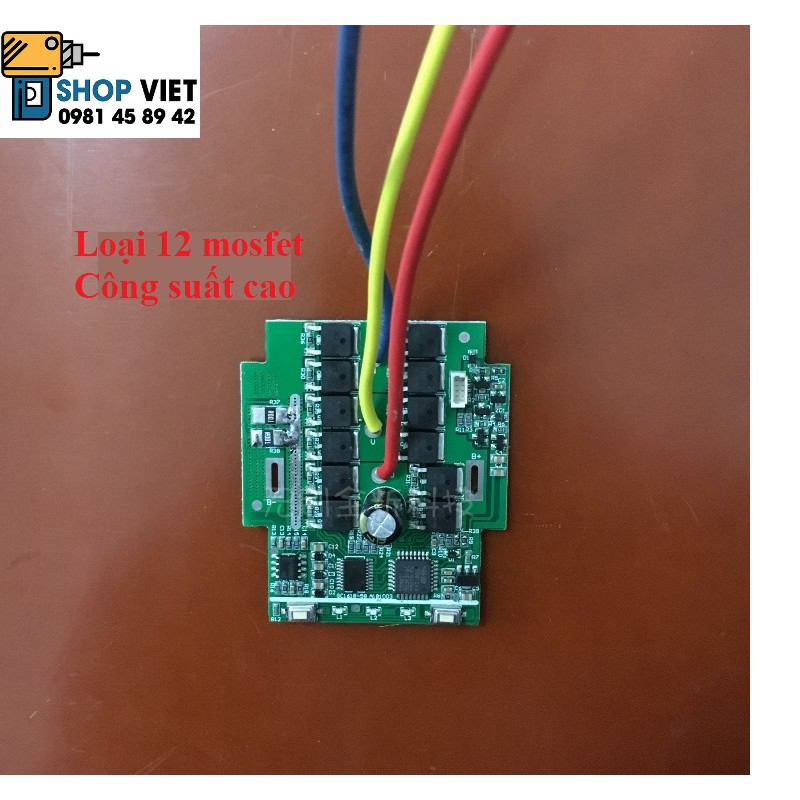

----Mẫu A2: có 12 mosfet cho công suất max 800w
+ Mẫu B: không có sẵn chân gài pin mà chỉ có dây nguồn B+ (màu đỏ) và B- (màu đen). Trên mạch có nút công tắc chỉnh 3 tốc độ động cơ, 3 vạch led hiển thị tình trạng pin, không có led chiếu sáng

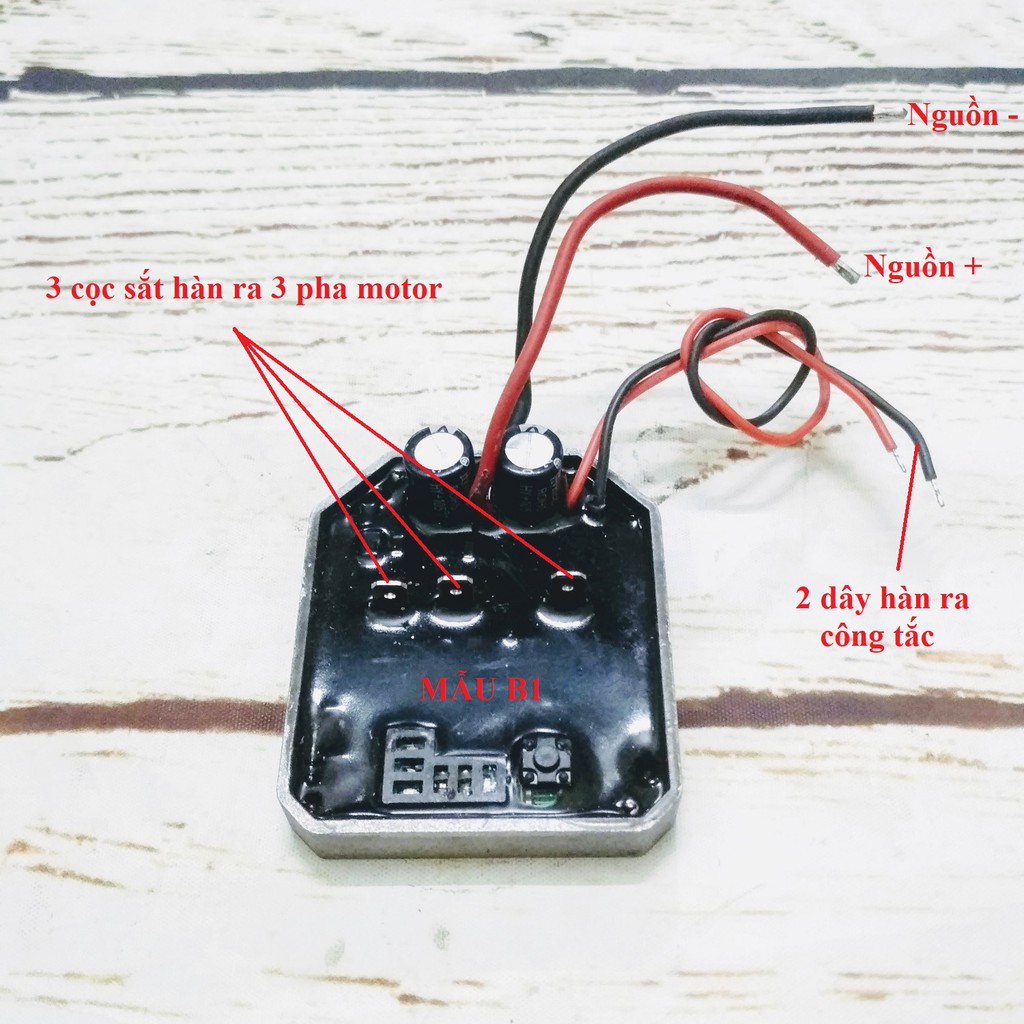

----Mẫu B1: có 6 mosfet cho công suất max 500w

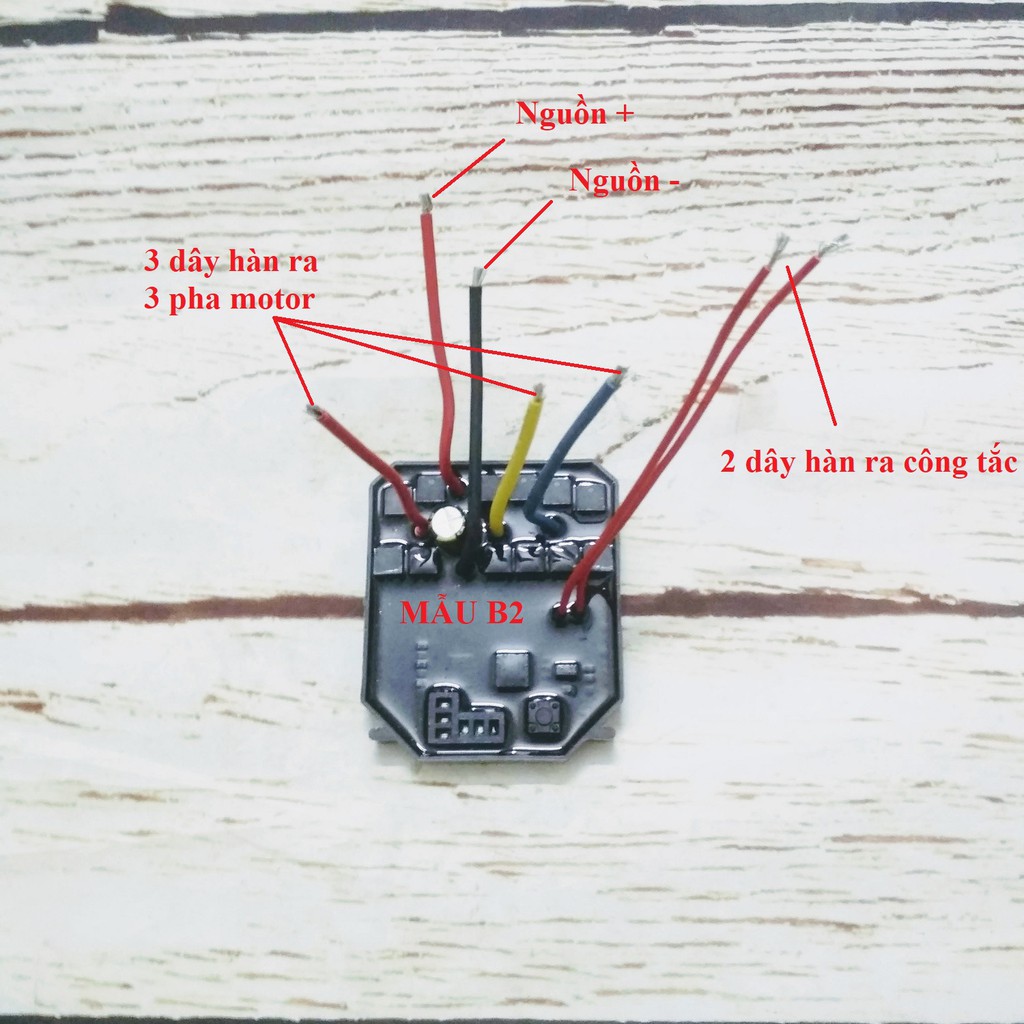

----Mẫu B2: có 12 mosfet cho công suất max 800w
- Cách đấu nối: nguồn điện vào 18V-21V đấu đúng cực B- và B+, 3 dây lớn màu xanh đỏ vàng đấu ra 3 pha động cơ, 2 dây xanh nhỏ đấu ra công tắc, 2 dây đỏ đen nhỏ đấu ra bóng led chiếu sáng.
Xuất xứ Trung Quốc
Giá áp dụng cho 01 bảng mạch

Liên hệ em Việt 0981.45.89.42
Địa chỉ: Hai bà trưng, Phúc yên, Vĩnh phúc
Shop Việt chuyên mua bán, sửa chữa pin và phụ kiện thiết bị cầm tay
