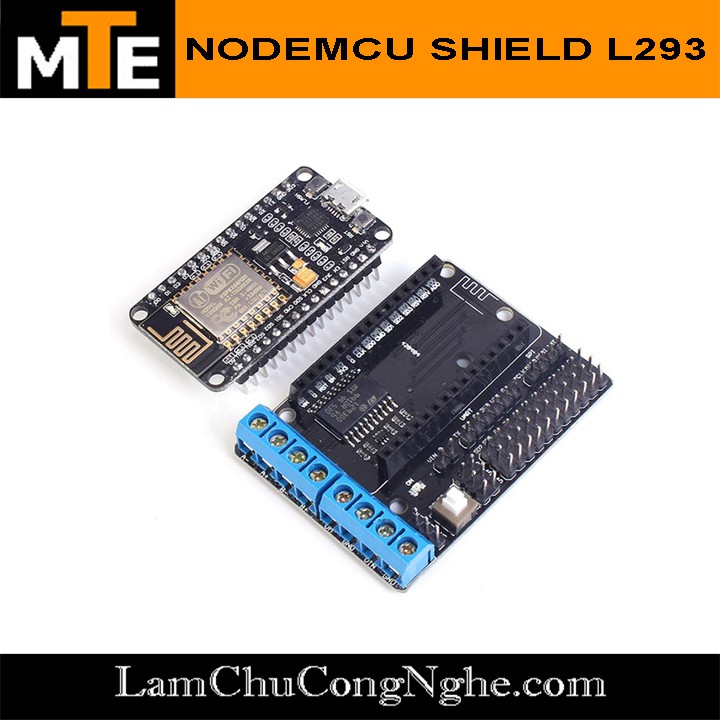

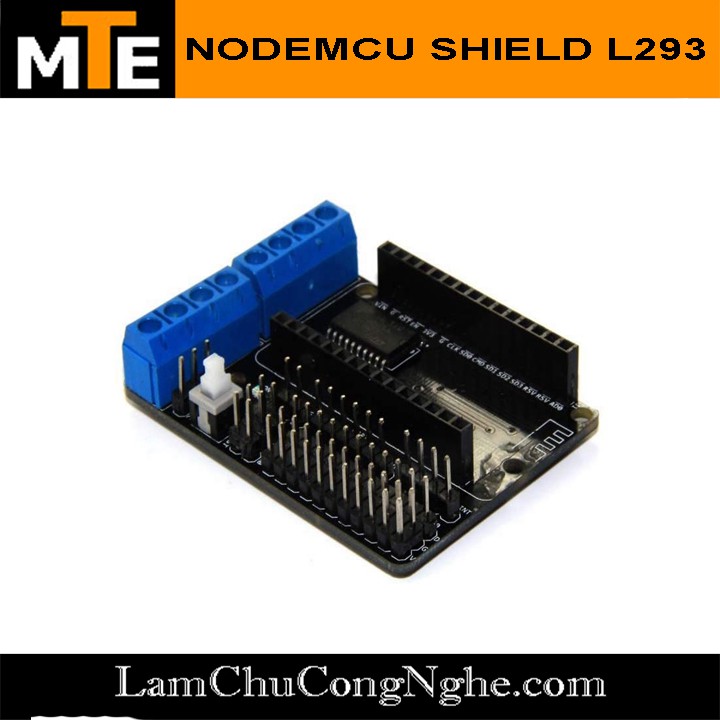

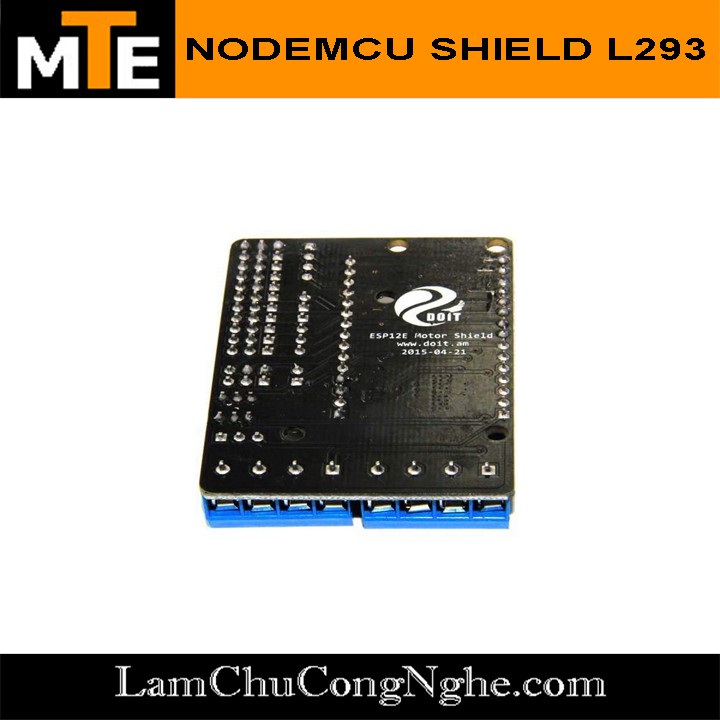

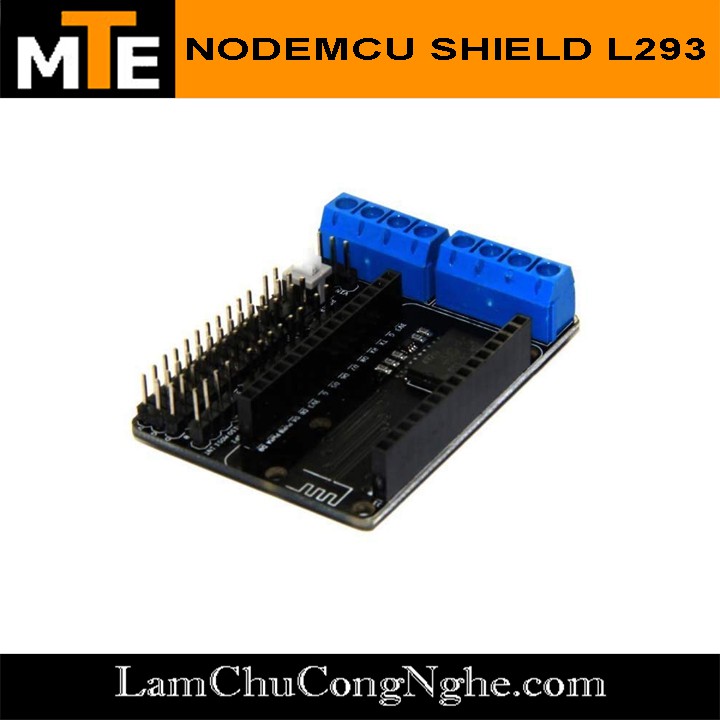

Giới thiệu Đế ESP8266 kèm mạch điều khiển động cơ mini L293D

SP bao gồm 2 phân loại:
+ Đế ESP8266
+ Đế + ESP8266 CP2102


ỨNG DỤNG:
- Motor driver Shield L293D tương thích tốt với board mạch Esp8266 NodeMCU chip giao tiếp CP2102.
- Motor driver Shield L293D được thiết kế bao gồm pinOut, công tắc và driver điều khiển động cơ L293D giúp bạn có thể dễ dàng xây dựng các ứng dụng robot điều khiển qua wifi trên ESP8266, vừa có thể lắp ráp các cảm biến, điều khiển động cơ secvo … một cách dễ dàng nhờ có một loại đầu ra để kết nối.
- Motor driver Shield L293D có thể điều khiển 2 động cơ DC thông qua driver L293D, sử dụng các chân D1 – Speed A, D3 – Direction A, D2 – Speed B, D4 – Direction B.


THÔNG SỐ KỸ THUẬT:
-Tương thích với Kit Wifi SoC ESP8266 NodeMCU CP2102.
- Driver điều khiển động cơ: L293D.
- Nguồn cho động cơ (VM): 4.5 ~ 36V.
- Nguồn cho mạch điều khiển (VIN): 4.5V ~ 9V (10V MAX).
- Nếu sử dụng nguồn dưới 10V có thể nối tắt chân VM và VIN thông qua 1 jum kết nối được thiết kế sẵn trên mạch, khi đó chỉ cần cấp Nguồn vào 1 đầu vào VM hoặc VIN để sử dụng.
- Dòng tối đa điều khiển động cơ (Io): <=1.2A;
- Công suất tối đa: 4W(T=90℃)
- Tín hiệu điều khiển :
- 2.3V<=VIH<=VIN (high)
- 0.3V<=VIL<=1.5V (low)
- Nhiệt độ làm việc : -25℃ to +125℃
- Motor Drive: Dual high power H bridge
- Trọng lượng : ~20g.


TÀI LIỆU:

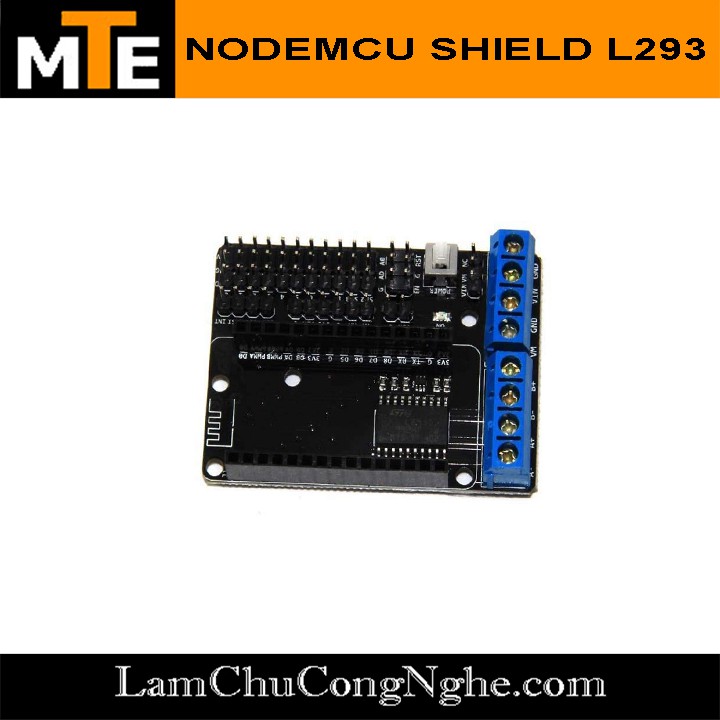

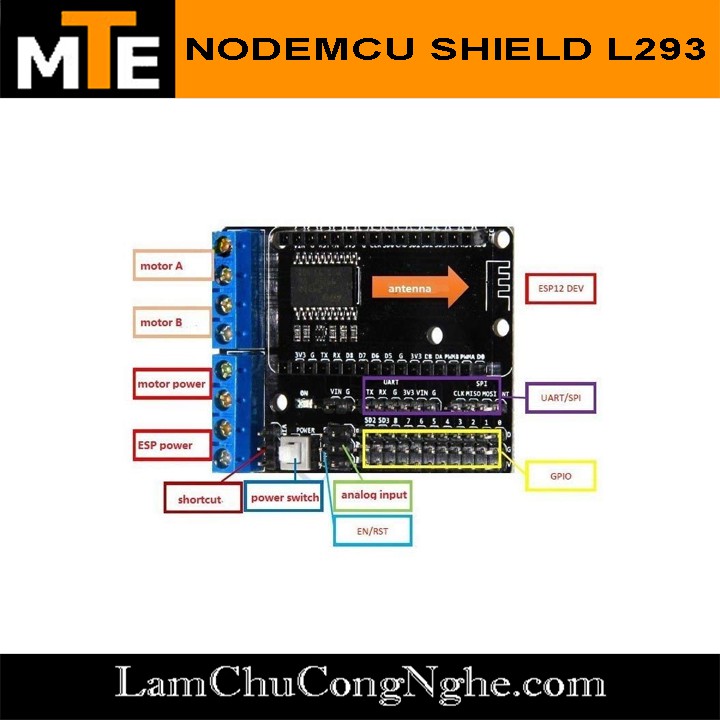

- Sơ đồ đấu nối : (HÌNH 6)
- Code tham khảo: LINK https://hackaday.io/project/8856-incubator-controller/log/29291-node-mcu-motor-shield
