Giới thiệu [1 CÁI] Module Cảm biến siêu âm HC-SR04

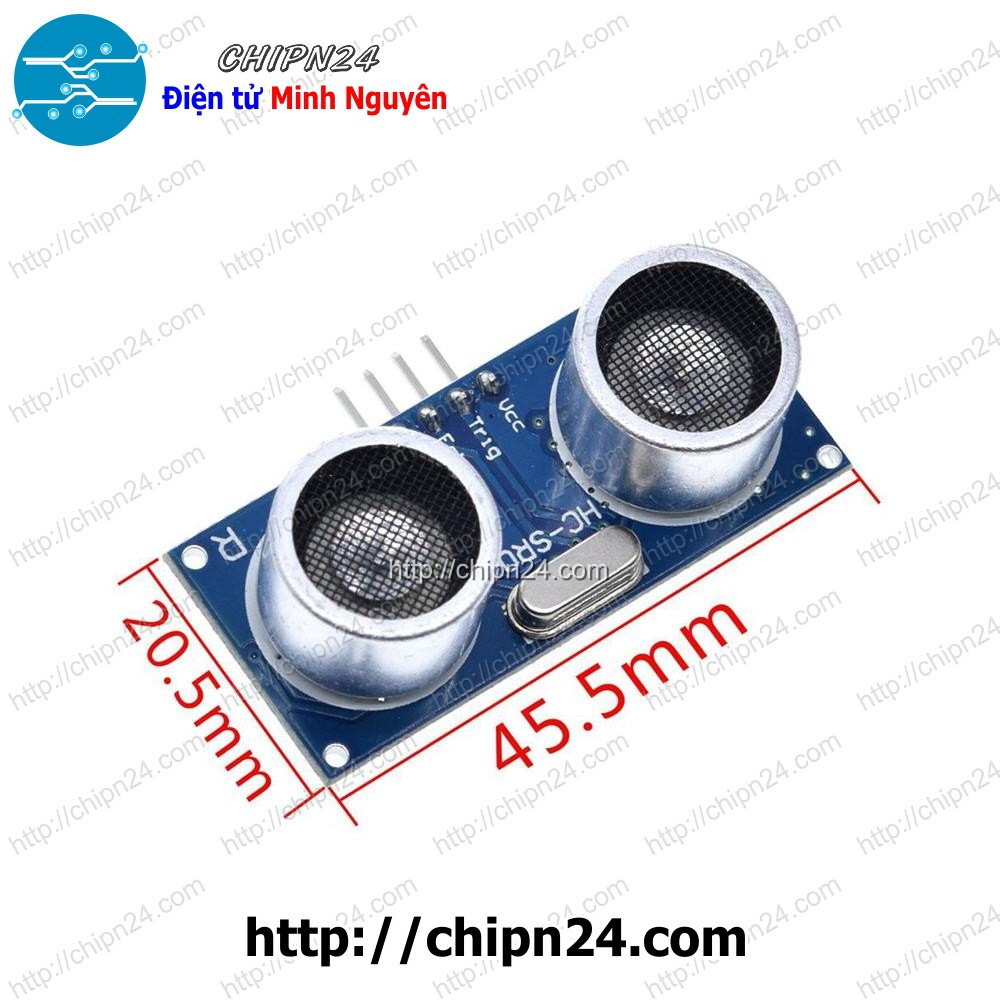

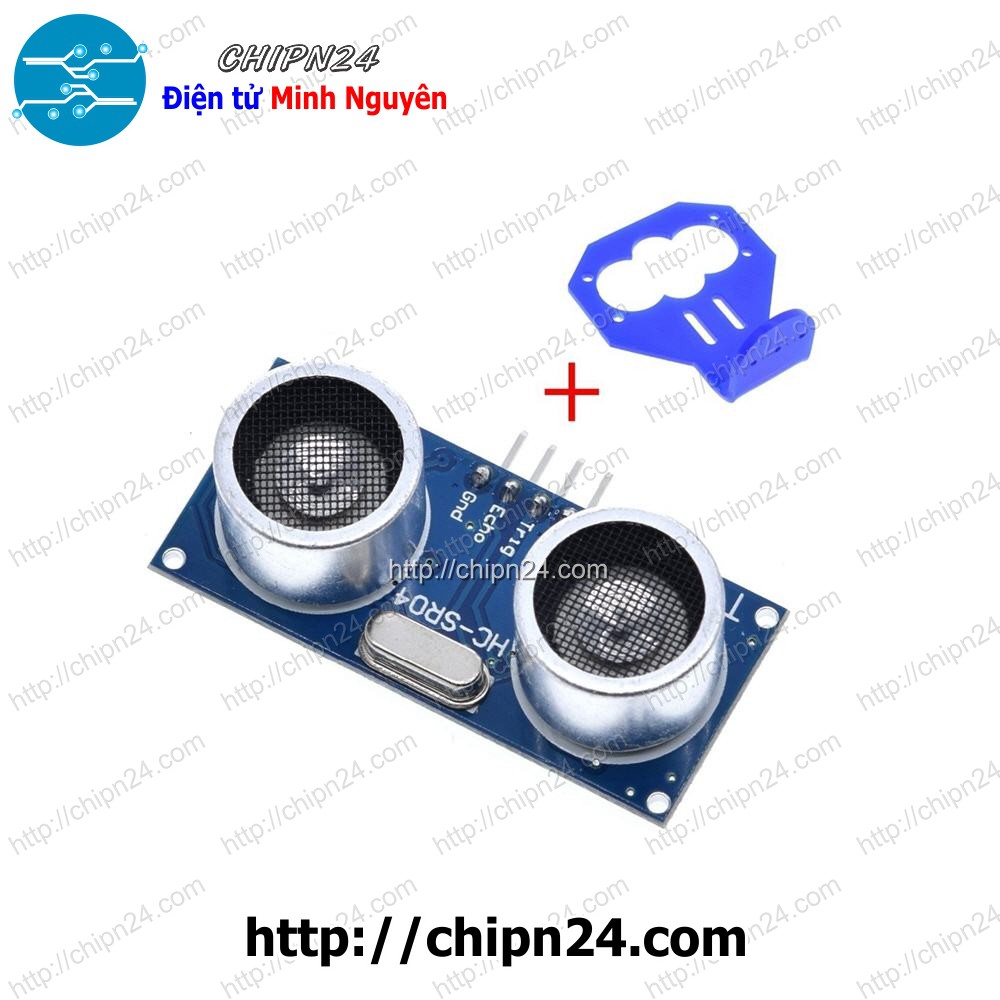

Module Cảm biến siêu âm HC-SR04

Cảm biến siêu âm HC SR04 sử dụng 2 thành phần phát - nhận siêu âm.
Cảm biến siêu âm SR04 hoạt động bằng cách phát 1 tín hiệu siêu âm (tần số 40Khz) và bắt đầu đếm thời gian nhận được tín hiệu phản hồi.

Khoảng cách do cảm biến siêu âm SR-04 được tính từ tốc độ và thời gian phản hồi.

Các thông số chính của cam bien sieu am HC-SR04
► Nguồn làm việc: 5V (một số mạch điện tử có thể cấp nguồn 3.3V vẫn hoạt động bình thường nhưng cảm biến siêu âm cần hoạt động ở mức 5V)

► Dòng tiêu thụ : nhỏ hơn 2mA

► Tín hiệu đầu ra: xung HIGH (5V) và LOW (0V)

► Khoảng cách đo: 2cm - 300cm (3 mét)

► Độ chính xác: 0.5cm

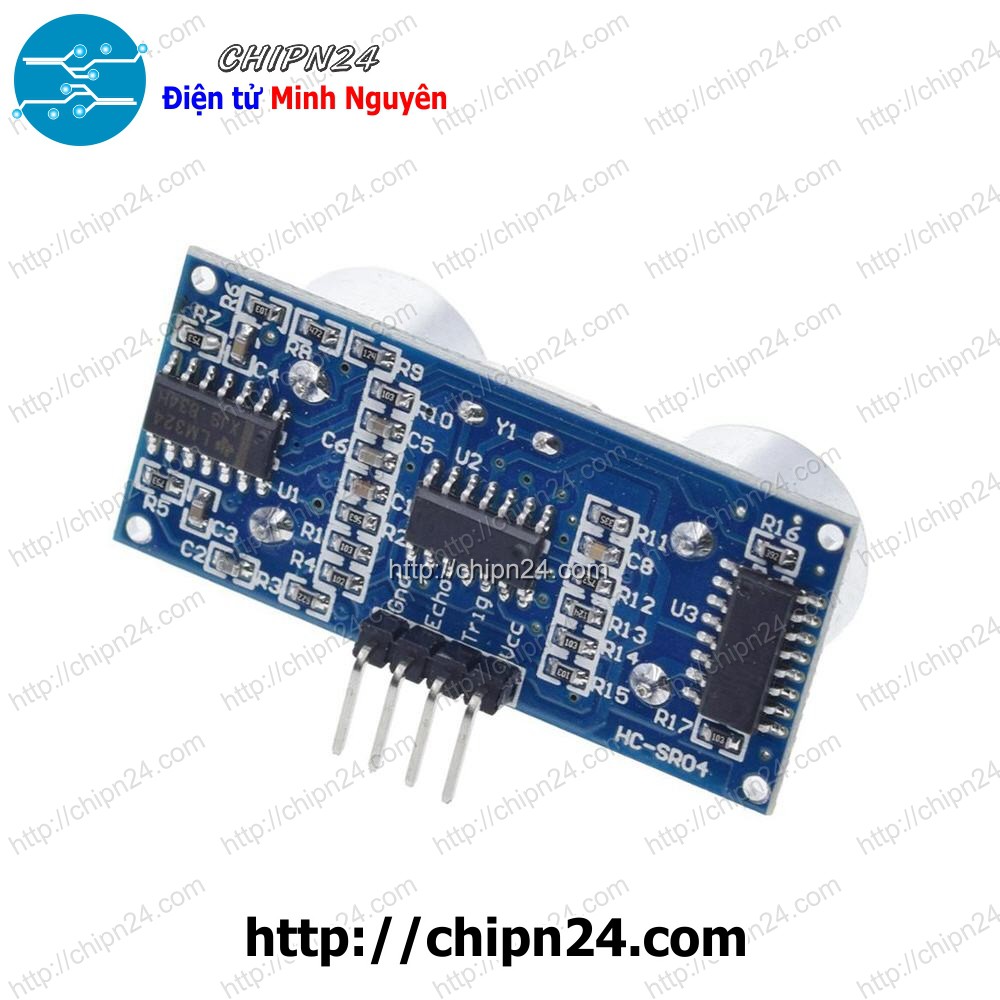

Cảm biến siêu âm có 4 chân:

Vcc -> nguồn 5V

Trig -> nối vi điều khiển (ngõ phát) (pin 3 arduino) (có thể sử dụng mức áp 3.3V để kích cảm biến mà không ảnh hưởng đến kết quả)

Echo -> nối vi điều khiển (ngõ thu) (pin 2 arduino)

Gnd -> nối âm

Độ chính xác về khoảng cách của cảm biến siêu âm HC-SR04 phụ thuộc lớn vào cách bạn lập trình phát - thu tín hiệu.

Tài liệu liên quan

HC-SR04 DataSheet
Code C51 / PIC
Libary Arduino
NewPing Library for Arduino (Ultrasonic Sensors)
